Измельчение по максимуму — от 70 до 400 тонн в час

Эволюция измельчающего барабана JAGUAR: рост производительности от 70 до 400 т/ч

В процессе развития самоходных кормоуборочных комбайнов измельчающий барабан часто остается в тени других компонентов. Однако именно от эффективности его работы с разными видами кормовых культур во многом зависит производительность всей машины. За 50-летнюю историю компания CLAAS приложила немало усилий для улучшения этого важного узла.

Что такое измельчающий барабан?

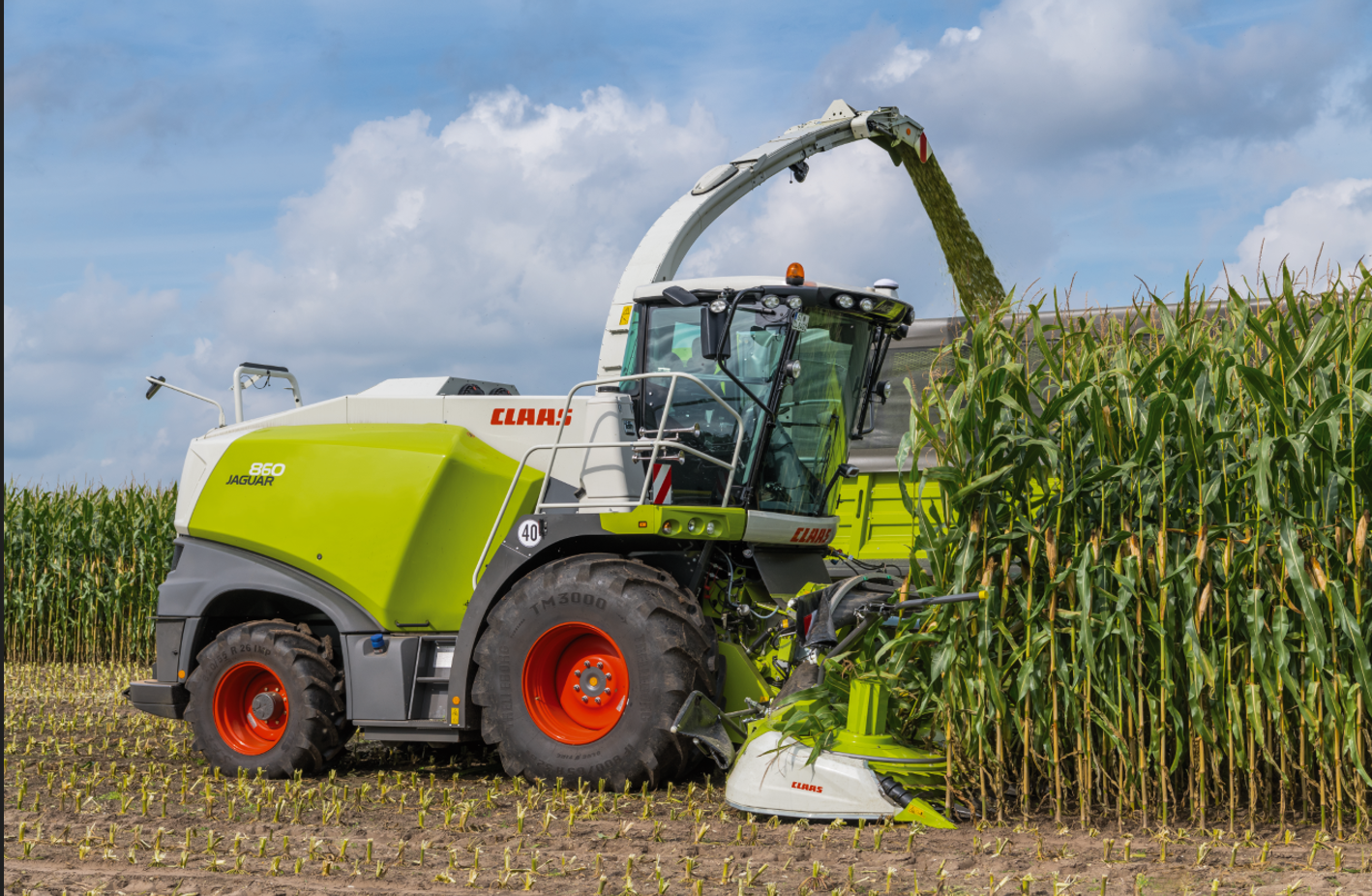

Измельчающий барабан является сердцем каждого кормоуборочного комбайна. Его основная задача — равномерно измельчать массу c заданной длиной резки. Это не изменилось с начала производства комбайнов JAGUAR в 1970-х годах до сегодняшнего дня. Однако требования к производительности и габаритам машин с тех пор значительно возросли. Так, первый комбайн CLAAS — модель JAGUAR 60 SF — с мощностью двигателя 120 л. с. обеспечивал пропускную способность 70 т/ч. Производительность последних моделей серии JAGUAR 900 с мощностью двигателям до 925 л. с. достигает более 400 т/ч — рост почти в 6 раз. Чтобы соответствовать таким требованиям, измельчающий барабан также должен был постоянно совершенствоваться.

Изменения параметров измельчающего барабана

Таблица показывает, как за 50 лет менялись его характеристики: частота вращения, ширина, количество ножей, их форма и расположение. Взаимосвязь этих характеристик подчиняется простому правилу: повышение частоты вращения, увеличение ширины барабана и количества ножей напрямую влияют на рост потенциальной производительности.

Таблица. Технические характеристики измельчающих барабанов CLAAS JAGUAR (1973–2023 гг.)

Параметры	JAGUAR 60	JAGUAR 70	JAGUAR 80	JAGUAR 600	JAGUAR 600 SL	JAGUAR 800 V-CLASSIC	JAGUAR 900 V-MAX
Частота вращения барабана, об/мин	960	1140	1140	960	1100	1200	1200
Ширина барабана, мм	420	485	605	605	605	750	750
Диаметр барабана, мм	630	630	560	630	630	630	630
Расположение ножей	наклонное	наклонное	наклонное	наклонное	V-образное, смещенное	V-образное, смещенное	V-образное, смещенное
Форма ножей	плоская	плоская	плоская	плоская	плоская	плоская	лопастная
Количество ножей	8	8	8	10	2 × 10 / 2 × 12	2 × 10 / 2 × 12 / 2 × 14	2 × 10 / 2 × 12 / 2 × 14 / 2 × 18 / 2 × 21
Диапазон длины резки, мм	4,0–56,0	4,0–64,0	3,6–48,4	4,1–28,0	4,1–28,0	3,5–44,0	3,5–53,0
Настройка длины резки	3 ступени	3 ступени	4 ступени	6 ступеней	6 ступеней	6 ступеней	бесступенчато
Крепление ножей	4 винта / нож на держателе ножей	4 винта / нож на держателе ножей	5 винтов / нож	6 винтов / нож	4 винта / нож	4 винта / нож	2 винта / нож на корпусе барабана
Модели JAGUAR	60 SF	70 SF	80 SF	600	600 SL	800 (491, 492, 493)	900 (494–502)
Диапазон мощности двигателя, л. с.	120	150	217	173–300	215–354	313–481 / 321–623	340–884 / 462–925
Пропускная способность, т/ч	70	→	→	→	→	→	> 400



Фактически частота вращения увеличилась с первоначальных 960 до 1200 об/мин, что соответствует росту на 25 %. Дальнейшее повышение оборотов невозможно из-за риска возникновения чрезмерных центробежных сил на креплениях ножей. Кроме того, барабан должен успевать принимать массу для измельчения. При еще большей скорости поток материала просто ударялся бы о «стену из ножей».

Ширина барабана также выросла — почти на 80 %. Если раньше она составляла 420 мм, то теперь достигает 750 мм. Существенно увеличилось и количество ножей: от 8 в первых моделях до 42 в современных машинах в V-образном расположении. При этом диаметр барабана остался неизменным — 630 мм, поскольку напрямую не влияет на пропускную способность.

Что касается расположения ножей, изначально они размещались по всей ширине барабана под наклоном. С выходом серии JAGUAR 600 SL компания CLAAS впервые применила V-образную схему расположения ножей. Такая конфигурация обеспечила более плавную работу и возможность установки большего количества ножей. При этом происходит более равномерное распределение потока массы по центру канала. Кроме того, такое расположение снижает износ стенок канала и формирует стабильный поток на выходе. Благодаря положительному опыту десятков тысяч клиентов V-образное расположение активно применяется и сегодня — в моделях JAGUAR 800 и 900.

На протяжении долгого времени ножи крепились к держателям на барабане с помощью четырех, пяти или шести болтов. В современном барабане V-MAX, устанавливаемом на серии JAGUAR 900, используется до 42 ножей. Каждый из них теперь фиксируется всего двумя болтами. Это существенно облегчает техническое обслуживание и ускоряет замену ножей. Кроме того, ножи V-MAX не требуют повторной регулировки, в отличие от ножей V-CLASSIC.

Система настройки длины резки также постоянно совершенствовалась. Если раньше это было возможно сделать только с помощью трехступенчатой коробки передач, то затем появились четырех- и шестиступенчатые механизмы. Сегодня на JAGUAR 900 используется редуктор с гидравлическим приводом, позволяющий бесступенчато регулировать длину резки прямо из кабины, что значительно повышает удобство работы. Кроме того, инженеры CLAAS упростили установку и снятие ножей, а также значительно сократили время, необходимое на заточку ножей и точную настройку противорежущей пластины.

История развития измельчающего барабана CLAAS JAGUAR наглядно показывает, насколько серьезные усилия компания вкладывает в совершенствование этого ключевого узла. Ведь именно барабан во многом определяет производительность машины и качество резки. Какие инновации ждут нас впереди — покажет время, но ясно одно: CLAAS на этом не остановится.
