Тележка-подборщик тюков ТПТ-20 производства АО «БашАгроМаш» предназначен для подбора и укладки прессованных рулонов на платформу, транспортировки их к месту складирования и саморазгрузки.
ОБЩИЕ СВЕДЕНИЯ
На подборщике ТПТ-20 рулоны укладываются на платформу в 2 яруса в 3 ряда. Для укладки рулонов на 2 ярус подборщик оборудован дополнительным догружателем. Подборщик агрегатируется с тракторами, имеющими гидросистему, гидрокрюк и выводы электрооборудования.
Ходовая часть подборщика состоит из двух балансиров с колесами, которые крепятся к раме при помощи осей. Гидрооборудование предназначено для управления рабочими органами подборщика и подсоединено к гидросистеме трактора. Система световой сигнализации включает передние, боковые и задние световозвращатели.

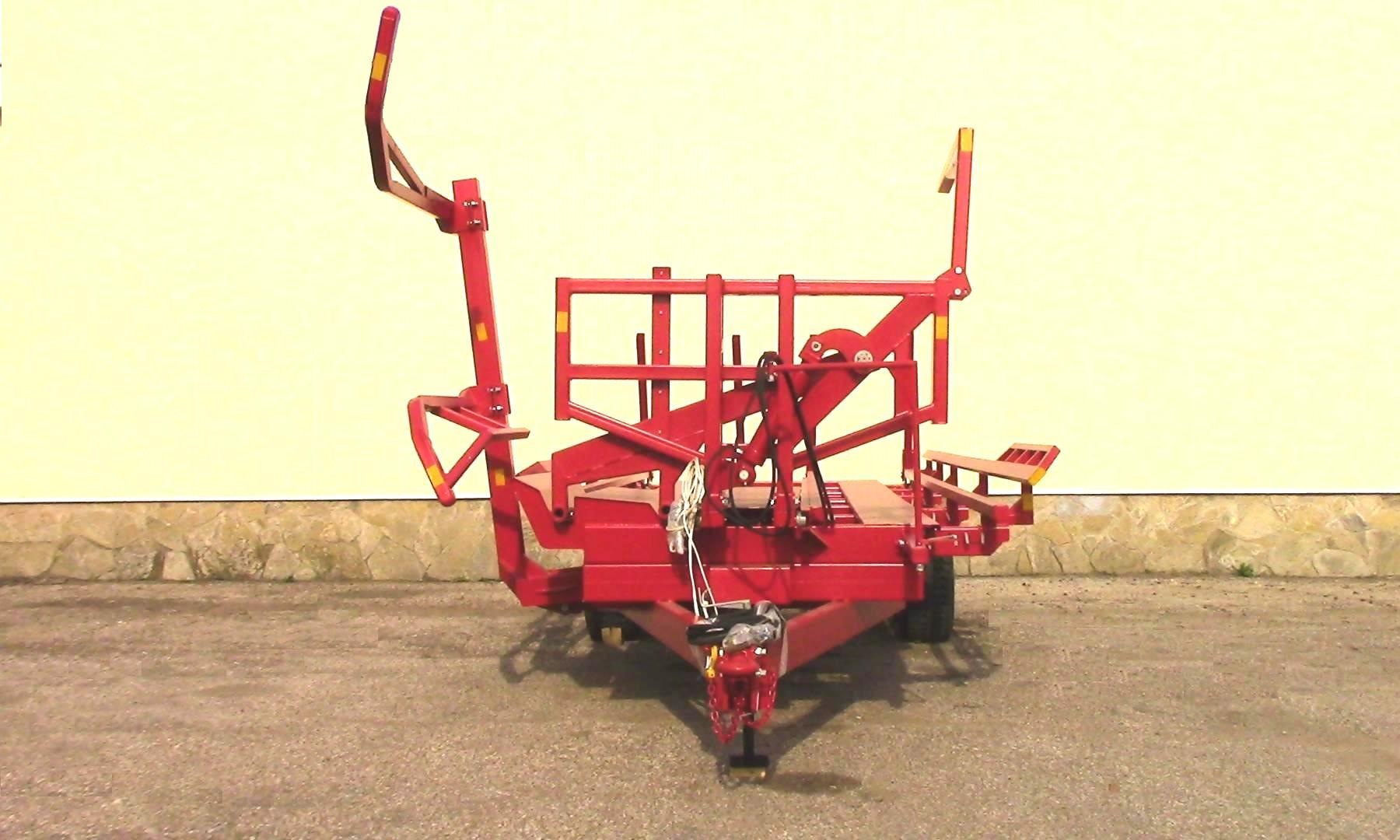

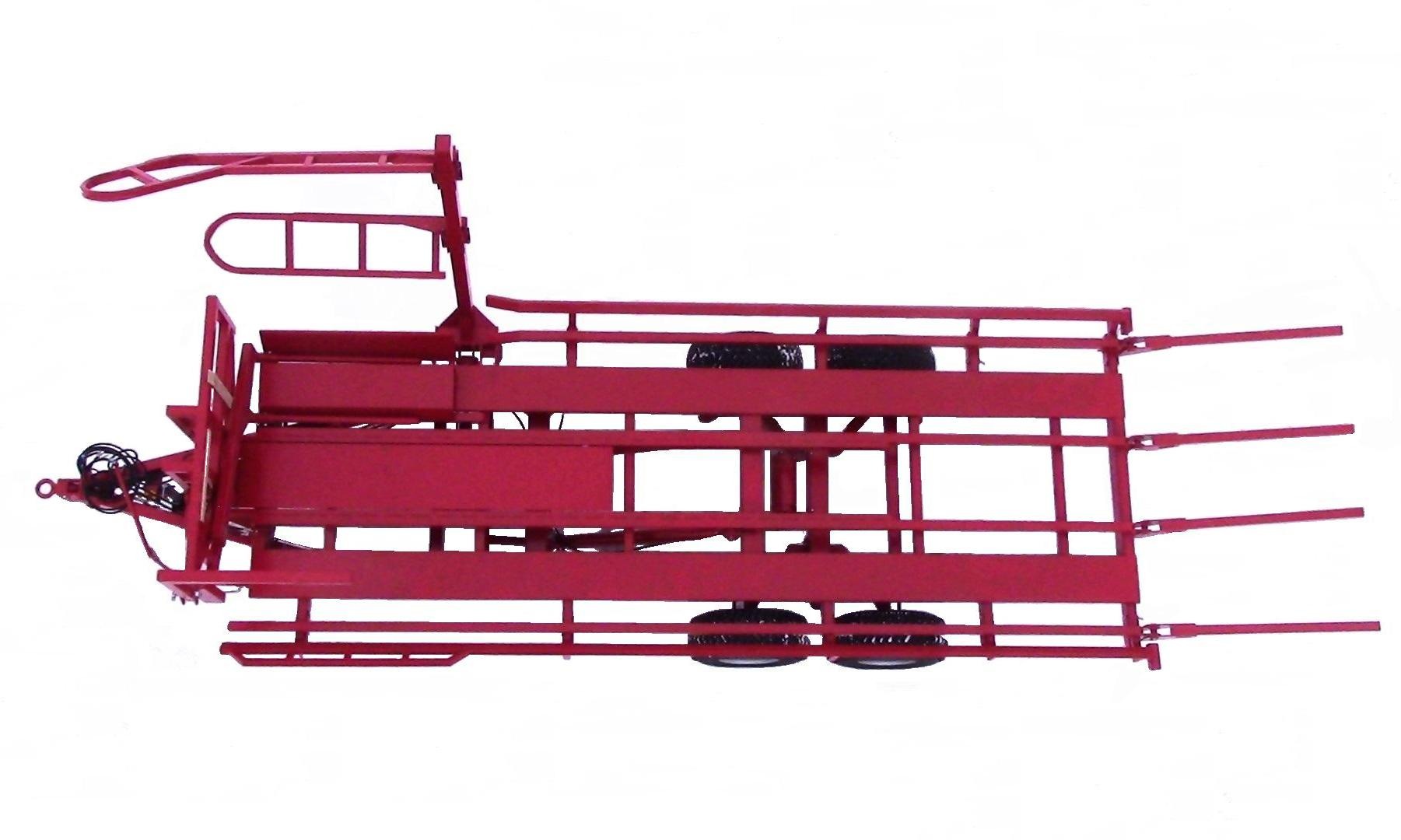

Подборщик состоит из рамы, платформы, дышла, толкателя, рукояти, внутреннего захвата, наружного захвата, вилки, ограждения левого, ограждения правого, балансира, каретки, полозьев задних -4 шт., упора, гидросистемы, тормозной системы, колес -4шт., домкрата и электрооборудования. Рама представляет собой жесткую сварную конструкцию из профильных стальных элементов. Спереди к раме жестко закреплено дышло со сцепной петлей и страховочной цепью.
ПРИНЦИП РАБОТЫ
Работа погрузчиков и рамы осуществляется от гидроцилиндров. Рабочие движения гидроаппаратов осуществляются через гидрораспределитель с электромагнитным управлением, который установлен на раме ТПТ-20. Гидрораспределитель связан с гидроаппаратами рукавами высокого давления. Управление электромагнитами гидрораспределителя осуществляется с переносного кнопочного пульта управления, который находиться в кабине тягача.
Все операции по загрузке, перемещении тюков по и выгрузке тюков осуществляются при движении ТПТ-20 прямолинейно, скорость перемещения определяется механизатором трактора. Для загрузки тюка рукоять опускается в нижнее положение, и при подходе к тюку захваты рукояти подсовываются под тюк, который перемещается по захватам до упора в рукоять погрузчика. После этого включается подъем рукояти погрузчика, и происходит укладка тюка на платформу. Второй тюк укладывается рядом. Далее включается перемещение толкателя до конца.
Надо помнить, что первые два тюка перемещаются без верхнего третьего! Все последующие тюки укладываются по 3 штуки следующим образом: укладка двух тюков происходит как описывалось ранее. Далее включается вилка, которая захватывает второй тюк, удерживая его в верхнем положении. Затем рукоять захватывает третий тюк и помещает его под второй.

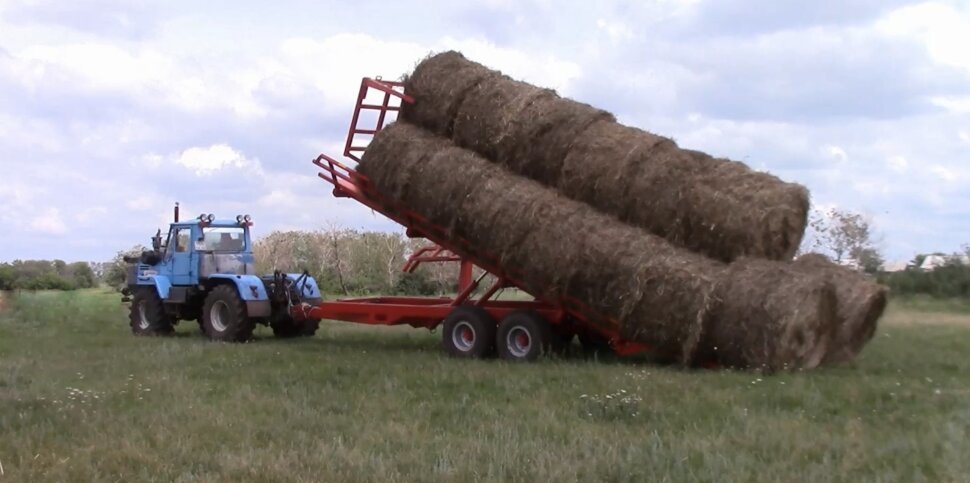

После этого включается перемещение толкателя. Толкатель и вилка возвращаются в исходное положение. Загрузив тюки, подборщик перевозит их на место складирования. Разгрузку рекомендуется выполнять при движении агрегата на первой пониженной передаче трактора.
Управление работой подборщика осуществляется с переносного кнопочного пульта управления, который находится в кабине трактора.
РЕГУЛИРОВКА
Настройка захватов относительно нужного размера тюков осуществляется при помощи настроечного зажима. Для того чтобы настроиться на нужный размер тюка, просто передвиньте захваты. Регулировку подшипников ступиц колес необходимо проводить при появлении заметного осевого люфта (стук, виляние) колес.
Технические характеристики
|
Тип тележки |
Полуприцепной, балансирная подвеска с 4 колесами |
|
Привод рабочих органов |
Электрический ( электрический пульт управления + два гидравлических выхода трактора) |
|
Требуемая мощность трактора, л.с. |
120 и более |
|
Агрегатирование, тяговый класс трактора |
3 и более |
|
Скорость движения, км/ч, max: - с грузом - без груза |
20 30 |
|
Масса порожнего подборщика, т |
4,8 |
|
Масса груженого подборщика, т., max |
14,8 |
|
Грузоподъемность, т, mах |
10 |
|
Нагрузка на сцепное устройство, т, max |
1,35 |
|
Дорожный просвет, мм |
340 |
|
Габаритные размеры, м: - длина - ширина с поднятым захватом - ширина с опущенным захватом - высота с поднятым захватом - ширина колеи |
11 3,3 5,2
3,45 2,47 |
|
Количество тандемных полуосей ,шт |
4 |
|
Количество колес, шт |
4 |
|
Шины колес, тип |
16,5/700-18 |
|
Угол поднятия платформы при разгрузке,град |
35 |
|
Привод рабочих тормозов, тип |
пневматический |
|
Вместимость тюков, шт: –длиной 1,2 м –длиной 1,5 м |
20 17 |
|
Подъем тюков |
справа |
|
Давление в шинах, МПа |
0,55 |
|
Давление в гидросистеме, МПа |
16,0 |
