ED (снята с производства)

ХАРАКТЕРИСТИКИ

Ширина захвата:2,8 - 6,4 м
Вид:Сеялка точного высева
Объем бункера:650 - 1100 куб.м

ЗАГРУЗКИ

Инструкции, брошюры                                 ✔ Скачать в формате PDF

Посмотреть видео                                         ✔ Сеялка точного высева ED

Калькулятор производительности             ✔ Расчёт экономической эффективности агрегата

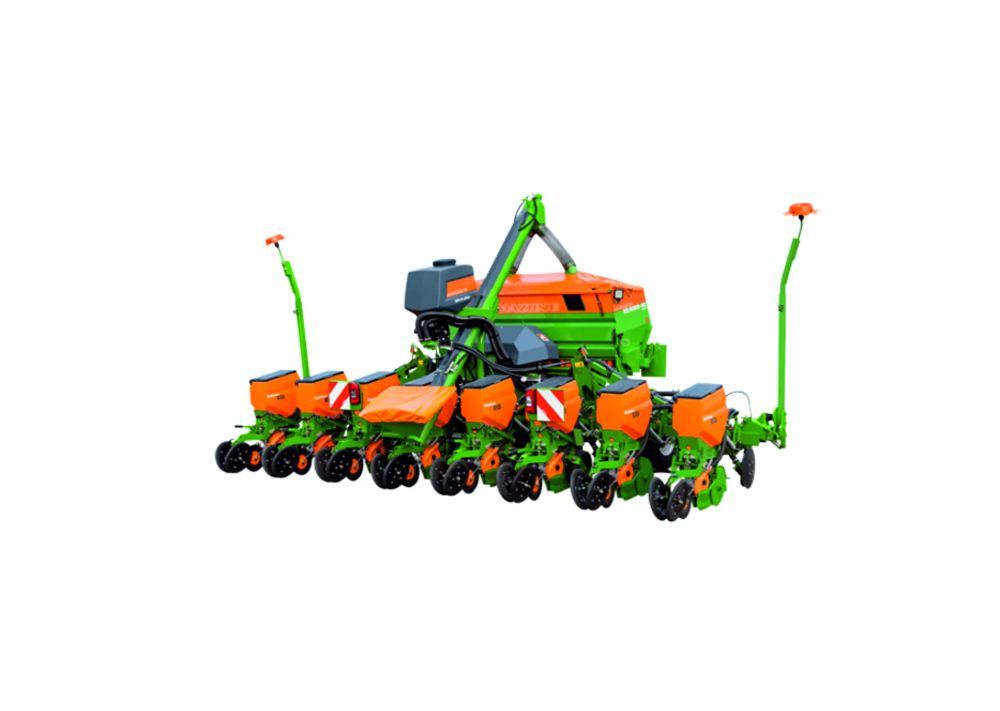

СЕЯЛКА ТОЧНОГО ВЫСЕВА ED.

Отличается высокой точностью укладки и механизма дозирования посевного материала, который можно адаптировать под любой вид посевного материала с помощью соответствующего дозирующего диска. Кроме того, семенные бункеры объёмом 60 л позволяют сократить время на загрузку.

Привод дозирования удобрений и посевного материала на ED Special механический. Сеялка ED Super оснащена сервоприводом дозирования удобрений и гидравлическим приводом дозирования посевного материала.

Наряду с жесткими вариантами машин 3 м и 4,5 м AMAZONE предлагает также складывающиеся модели 4,5 м и 6 м. Кроме того, для удобрений можно использовать фронтальный бункер.

Сеялка ED совместима с ISOBUS, что позволяет комфортное управление с помощью профессионального электронного оборудования через AMATRON 3, CCI 100 и другие ISOBUS-терминалы. В оснащении Basic управление сеялкой ED Special осуществляется через компьютер AMASCAN+.

Сеялка точного высева ED с одного взгляда.

  • Большой бункер для удобрений до 1.100 л;
  • Большой 60 л семенной бункер;
  • Сервопривод дозирования удобрений на ED Super;
  • Гидравлический привод дозирования на ED Super;
  • Новые прикатывающие каточки Super-V;
  • Отключение отдельных рядов через GPS-Switch;
  • Современнейшая ISOBUS-коммуникация;
  • Пневматический распределитель микрогранулята Micro plus.



Высевающий агрегат Contour.

Высевающий агрегат AMAZONE Contour идеально подходит для мульчированного и традиционного посева. Отличительной особенностью высевающего агрегата AMAZONE Contour является низкорасположенный механизм дозирования с высотой падения всего 140 мм. Конструктивно сложные сошники формируют посевную борозду, свободную от органической массы. Поскольку высевающий сошник заглубляется ниже режущего диска, то формируется хорошо уплотнённая, клинообразная борозда.
Это оптимальные условия. В легких и песчаных почвенных условиях можно смонтировать на высевающий сошник Contour дополнительное несущее колесо, для предотвращения слишком глубокого погружения в почву, тем самым глубина укладки будет выдерживаться значительно лучше.

Высевающий агрегат Contour – плавность хода для точной укладки.

Высевающий агрегат Contour сконструирован по принципу продольного тандема, который опирается на переднее опорное колесо, расположенное с одной стороны, а сзади – на V-образный прикатывающий каточек или шины с эффектом самоочистки. За счет этого воздействие поверхности почвы на плавность хода агрегата существенно снижается. Агрегат не перескакивает через большие комки, а плавно проходит по ним. Изменение глубины укладки из-за неровной поверхности
почвы также незначительно. Переднее опорное колесо сознательно установлено только с одной стороны, чтобы земля, выбрасываемая сошником для внесения удобрений, не вызывала дополнительных колебаний агрегата. За счет подвески в виде продольного тандема агрегат, с одной стороны, оптимально копирует рельеф почвы, с другой – сохраняет плавность хода при высокой скорости движения и изменчивом микрорельефе почве. Оба фактора ведут к оптимальному распределению посевного материала с максимально точной укладкой! Распределение нагрузки на опорное колесо и прикатывающий каточек настраивается на продольном тандеме. В зависимости от условий и состояния почвы всегда можно найти нужную область работы.

Высевающий агрегат Classic.

Высевающие агрегаты AMAZONE рассчитаны на высокую точность работы при незначительных затратах на техническое обслуживание. Простое пользование сокращает время на подготовку и повышает качество работы. Высевающие агрегаты оснащены семенным бункером 60 л. Оснащение Profi предусматривает опциональный контроль уровня в бункере.

Высевающий агрегат Classic подходит для посева кукурузы, подсолнечника, фасоли, гороха и хлопчатника после вспашки. Минимальное междурядье 30 см позволяет проводить высев 10 рядов при ширине захвата 3 м. Высота падения семян на агрегате Classic составляет всего 100 мм! Это наилучшие условия для оптимального распределения, точной укладки посевного материала и высокой всхожести!

EnviroSafe Airkit.

Высев кукурузы протравленными семенами с применением широко распространенных и хорошо зарекомендовавших себя пневматических сеялок с 2009 года во многих регионах мира разрешен только при наличии соответствующего оборудования для отвода отработанного воздуха. Это защищает человека и окружающую среду от загрязненного частицами протравителя воздуха. Пакет AMAZONE Airkit проверяется Институтом им. Юлиуса Кюна (JKI), соответствует всем предъявленным требованиям и признан действенной мерой защиты.

Дозирование по принципу вакуума.

Сеялки точного высева AMAZONE работают по принципу вакуума. Механический (ED Special) или гидравлический (ED Super) привод дозирования посевного материала осуществляется с помощью отсекателей и предлагает существенные преимущества, так как он не зависит от скорости движения и формы семян. Особенностью на сеялках точного высева AMAZONE являются дозирующие диски. За счет разряжения посевной материал притягивается к выступам на дозирующих дисках и подается к отсекателям. Выступы дисков выполняют функцию мешалки, поскольку они выступают над поверхностью дисков и ворошат посевной материал. Выступы дисков имеют коническую форму, поэтому они не забиваются частичками поврежденных семян. Выступ диска обеспечивает свободное падение без соприкосновения с дозирующим диском. Это особенно важно для соблюдения точности укладки посевного материала.

1 = Отсекатель
2 = Контрольное отверстие
3 = Оптический датчик
4 = Сталкиватель
5 = Заслонка для удаления остатков
6 = Разгрузочная заслонка
7 = Редукционная заслонка

Настройка отсекателей AMAZONE.

Настройка отсекателей AMAZONE проводится очень легко, что является несомненным преимуществом. Для получения оптимального результата при внесении того или иного вида посевного материала вполне достаточно 5 ступеней. Настройка отсекателей нечувствительна к форме семян и скорости движения. 85 % всех имеющихся на рынке сортов кукурузы можно дозировать при одной и той же настройке отсекателей!
Для контроля предусмотрено большое смотровое окно и/или оптический датчик в корпусе. Он служит для обнаружения семян на дозирующем диске. Если в результате какой-либо ошибки отклонение составляет более 10 %, то на терминале отображается сообщение об ошибке.

Высококачественные детали из полимера и оптимальное уплотнение.

Высококачественные полимерные детали обеспечивают идеальное уплотнение между вакуумным отверстием и дозирующим диском. Соединение различных материалов гарантирует долгий срок службы с оптимальным уплотнением.













Точная укладка для максимальной урожайности и эффективности.

После бесконтактного падения семян в борозду сталкиватель обеспечивает полное освобождение выступов дисков от посевного материала. Конструкция механизма дозирования позволяет минимальную высоту падения всего 100 мм на агрегате Classic и 140 мм на агрегате Contour. Одно из важнейших условий для точной укладки!
Многочисленные дозирующие диски позволяют проводить посев кукурузы, подсолнечника, рапса, сахарной свеклы, проса, хлопчатника и пр. В зависимости от высеваемой культуры могут предлагаться даже 2 дозирующих диска с различными размерами отверстий для оптимальной настройки. Замена дозирующих дисков из полимера проводится очень легко, их стоимость весьма низкая.





Надежное покрытие посевного материала.

1 = Сошник для внесения удобрений
2 = Высевающий сошник с режущим диском
3 = Бороздоуплотнитель с каналом подачи
4 = Улавливающий каточек
5 = V-образный прикатывающий каточек, альтернативно: шины с эффектом самоочистки



V-образные прикатывающие каточки.

Для оснащения высевающих агрегатов предлагаются V-образные прикатывающие каточки различных размеров. Они используются преимущественно для мульчированного посева кукурузы и сахарной свеклы. Посредством настройки угла давления, угла отклонения каточков, а также ширины
отверстия можно оптимально адаптировать V-образные прикатывающие каточки под те или иные почвенные условия. V-образные прикатывающие каточки могут оптимально работать с выравнивателями или без них, как после вспашки, так и по мульче.
1 = Прикатывающий каточек Super-V, ∅ 380 x 57 мм
2 = V-образный прикатывающий каточек, ∅ 500 x 50 мм

Опциональный улавливающий каточек.

После укладки посевного материала в подготовленную борозду происходит первичное прикатывание и, тем самым, обеспечивается оптимальный контакт с почвой. Это обеспечивает быстрые и гарантированные всходы. Сила давления на прикатывающий каточек имеет три фиксированных значения. При работе во влажных условиях демонтаж каточка проводится быстро и без использования инструментов.

Шины с эффектом самоочистки.

Для оснащения высевающих агрегатов предлагаются шины с эффектом самоочистки различного размера, оснащенные подшипниковыми узлами. Они идеально подходят для посева кукурузы после вспашки в комбинации с передними выравнивателями.





Варианты гидравлического оснащения.

Гидравлическое оснащение обеспечивает все возможные варианты работы посевной машины и дает возможность выбора трех вариантов. Первый вариант – Standard, при котором на каждую гидравлическую функцию нужен один гидравлический выход. Для современных тракторов такое оснащение будет оптимальным, исходя из того, что количество гидровыходов достаточно. Для тракторов, не имеющих достаточного количества гидровыходов, оптимальным выбором будет комплектация Komfort. В данной комплектации часть гидравлических функций управляется через электроблок управления. Для тех клиентов, которые выбирают максимальный комфорт и управление через терминал или многофункциональный джойстик, оптимальным выбором будет комплектация Profi. Для данной комплектации необходим один гидровыход простого действия и свободный слив с системой Load Sensing.

Определение скорости.

Для регулировки и привода дозирования удобрений скорость на ED Special определяется через привод силового колеса. На ED Super это может осуществляться через GPS-приемник или сигнальную розетку трактора, или через радарный сенсор Super Fast на сеялке точного высева.



Кнопка калибровки.

В сочетании с терминалом управления AMATRON 3 можно быстро провести калибровку для внесения точного количества удобрений. Управление всем процессом калибровки комфортно осуществляется на левой стороне машины.







Оснащение для внесения удобрений.

На ED Special предусмотрен механический привод дозирования удобрений, а на ED Super – сервопривод дозирования. При наличии сервопривода норму внесения удобрений можно изменять также во время движения. Доступ к бункеру для удобрений стал еще более удобным за счет новой платформы. В сочетании с сервоприводом дозирования в серийную комплектацию ED Super входит также кнопка калибровки.
Для постоянного контроля уровня в бункере имеются большие смотровые окна спереди и сзади. Дополнительно можно выбрать электронный контроль уровня в бункере для удобрений, чтобы механизатор своевременно получал напоминание о загрузке бункера. Опциональное внутреннее освещение бункера и светодиодные фары позволяют проводить работу и в темное время суток.

Анкерные и дисковые сошники для внесения удобрений.

Анкерные и однодисковые сошники для внесения удобрений предназначены для работы в тяжелых условиях. Прочная пружина (160 кг) предохраняет сошник и обеспечивает равномерную глубину укладки. Ее можно легко и быстро настроить путем фиксации болта, без использования инструментов. Положение сошника для внесения удобрений относительно высевающего сошника можно выбрать произвольно за счет специальных зажимов.
Особенно следует отметить носок Clip-on на анкерном сошнике для внесения удобрений. Путем отвинчивания болтов можно легко снять изношенный носок. Это экономит время! Защитный клапан предотвращает забивание сошника при его опускании или при движении задним ходом. Однодисковый сошник для внесения удобрений за счет своего большого диаметра особенно подходит для мульчированного посева. Он не содержит чистиков и поэтому вращается без засорения даже в экстремальных условиях. Диск, изготовленный из бористой стали, отличается высокой износостойкостью.

Оснащение Basic с AMASCAN+.

Механический привод дозирования посевного материала и удобрений на ED Special может управляться через электронное оснащение Basic. AMASCAN+ в сочетании с оптическими датчиками контролирует привод вплоть до распределения на дозирующих дисках. Во время работы на дисплее отображается точное количество высеянных семян на гектар. В комбинации с электронным отключением через AMASCAN+ можно отключить каждый отдельный высевающий агрегат. Обо всех помехах электронное оборудование сигнализирует за менее, чем 10 секунд. Специальная кнопка сервиса позволяет провести функциональный тест оптического датчика. Прочие показатели: га, Σ/га, га/ч, т, км и км/ч и многое другое.

Оснащение Profi с AMATRON 3 или CCI 100Оснащение Profi с AMATRON 3 или CCI 100.

Электронное оснащение Profi состоит выборочно из терминала AMATRON 3 или CCI 100 и предлагается как для ED Special, так и для ED Super. Терминалы AMATRON 3 и CCI 100 позволяют проводить полный контроль машины и удобное управление. Наряду с возможностью быстрой настройки ISOBUS-терминал предлагает возможность менеджмента заданий, контроля положения отсекателей, а также использования в качестве монитора для камеры заднего вида.
По окончании посевной кампании оба терминала можно без проблем использовать для управления другими машинами AMAZONE.
