НАВЕСНОЙ МУЛЬЧИРУЮЩИЙ КУЛЬТИВАТОР CENIUS. ВАШИ ПРЕИМУЩЕСТВА:

• Cenius 03 Special с предохранительным механизмом в виде срезного болта для применения в местностях с легкими и средними условиями и небольшим количеством камней;
• Cenius 03 Super с пружинным предохранительным механизмом и усилием срабатывания 600 кг для тяжелых и каменистых почв;
• Различные варианты лап C-Mix предлагаются для всех Cenius 03 и обеспечивают интенсивное смешивание;
• Максимальный комфорт за счет опциональной, гидравлической регулировки глубины обработки и шкалы для определения глубины обработки;
• Выравнивание с помощью пружинных выравнивателей или выравнивающих дисков. На выбор предлагаются гладкие или вырезные диски;
• Опционально предлагаемые крайние диски с отдельной регулировкой высоты и угла для идеального результата работы на крайних участках;
• Не требующие технического обслуживания подшипниковые узлы выравнивающих дисков с уплотнительным кольцом и смазкой на весь срок службы, серийный предохранительный механизм выравнивающих инструментов;
• Широкий ассортимент катков для оптимального обратного уплотнения при любых почвенных условиях;
• Возможно оснащение насадной сеялкой GreenDrill для мелкосеменных и промежуточных культур.

Модельный ряд культиваторов Cenius с навесными орудиями (Cenius), а также с прицепными культиваторами (Cenius-2T/Cenius-2TX) с шириной захвата от 4 м до 8 м предлагает верное решение для хозяйств любой структуры.
Благодаря множеству вариантов оснащения можно удовлетворить всем потребностям и одновременно обеспечить идеальные результаты работы.

Используйте Cenius и Cenius TX для достижения земледельческого успеха – спектр применения XXL.

• Поверхностная обработка стерни сразу после уборки урожая: от 3 до 12 см;
• Среднеглубинная обработка почвы и интенсивное смешивание пожнивных остатков: от 12 до 20 см;
• Глубокое рыхление почвы: от 20 до 30 см;
• Предпосевная подготовка весной;
• Заделка твердого и жидкого навоза, а также органической массы.

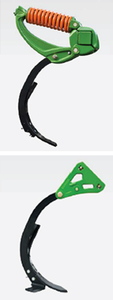

Идеальное качество работы со стойками C-Mix-Super.

Стойки C-Mix.
Принципиально среди Cenius различают модели Special с предохранительным механизмом в виде срезного болта и Super – с пружинным предохранительным механизмом.

Стойки C-Mix-Super.
Стойки, расположенные в центре машины, в сочетании с новым предохранительным механизмом C-Mix-Super даже при глубоком рыхлении гарантируют высокое качество работы.
Усилие срабатывания пружинного предохранительного механизма стоек C-Mix-Super составляет более 600 кг с ходом пружины 300 мм. Таким образом, даже при тяжёлых условиях возможна эффективная и бесперебойная работа. Если при наличии больших камней или иных препятствий
хода пружины 300 мм недостаточно, то стойки C-Mix-Super обеспечат дополнительную безопасность за счет срезного болта.

Стойки C-Mix-Special.
Стойки C-Mix-Special с предохранительным механизмом в виде срезного болта являются альтернативой для использования на лёгких и средних почвах без камней.



Сердце культиватора: рабочие органы.

Спектр применения культиватора Cenius охватывает различные виды обработки, от поверхностной обработки стерни и глубокого рыхления до предпосевной подготовки. Разумеется, для этого необходимы соответствующие рабочие органы.

Разделение направляющего щитка и наконечника служит, прежде всего, для снижения издержек на износ. В зависимости от типа почвы, условий местности и влажности почвы могут быть использованы от 3 до 5 наконечников, прежде чем нужно будет сменить направляющий щиток. Новые направляющие щитки системы C-Mix снабжены спиралью и в сочетании с оптимальным радиусом направляющего щитка обеспечивают идеальное отклонение потока почвы и тем самым, более интенсивный эффект смешивания с низкой интенсивностью усилия.

С системой быстрой замены C-Mix-Clip AMAZONE предлагает также возможность простой, быстрой и более комфортной замены лап (почти) без использования инструментов.







«Гусиная» лапа C-Mix 320 мм.

• Глубина обработки 3 – 10 см;
• Мастер поверхностной обработки стерни;
• Срезание стерни по всей поверхности и нарушение капиллярности;
• Смешивание сорняков на поверхности почвы;
• Интенсивное смешивание в сочетании с направляющими пластинками C-Mix.











Стрельчатая лапа C-Mix 350 мм.

• Глубина обработки 8 – 12 см;
• Срезание стерни по всей поверхности и нарушение капиллярности;
• Смешивание сорняков на поверхности почвы;
• Интенсивное смешивание в сочетании с лапами C-Mix 80/100 и направляющими пластинками;
• Съёмные боковые бритвы для использования лап C-Mix 80/100 при глубоком рыхлении.











Лапа C-Mix 100 мм с направляющей пластинкой 100 мм.

• Глубина обработки 10 – 20 см;
• Универсальное применение, от обработки стерни до основной обработки почвы;
• Для применения на очень легких, растекаемых почвах, с целью улучшения эффекта смешивания;
• Интенсивное движение почвы, выраженное действие смешивания в комбинации с завитой направляющей пластинкой.











Лапа C-Mix 80 мм с направляющей пластинкой 80 мм.

• Глубина обработки 12 – 30 см;
• Для основной обработки почвы на среднюю и полную глубину пахотного слоя;
• Интенсивное рыхление и смешивание соломы в сочетании с завитой направляющей пластинкой;
• В комбинации со стрельчатой лапой C-Mix 350 мм может применяться также для обработки стерни;
• Лапа сужается до 50 мм на конце, отсюда:;
• Превосходное погружение даже при тяжелейших условиях;
• Одновременно увеличивается толщина наконечника на 20 %;
• Повышенная защита от износа.







Лапа C-Mix-HD 80 мм.

• Глубина обработки от 12 до 30 см;
• Вариант с высокой износостой костью (HD – Heavy Duty);
• Цельная лапа с завитой направляющей пластинкой для интенсивного смешивания в комбинации со стрельчатой лапой C-Mix 350 мм может применяться также для обработки стерни;
• Неизменная глубина обработки в течение всего срока использования, не требуется регулировка ведения по глубине снижение производственных издержек за счет существенно высокого срока службы и редкой замены лап.









Лапа C-Mix 40 мм.

• Узкая лапа для обработки на глубину от 20 до 30 см;
• Разрыхляет почву с низкой тяговой потребностью;
• Незначительное образование комьев на поверхности почвы;
• Уменьшенная тяговая потребность при рыхлении на глубины пахотного слоя при большой ширине захвата;
• Идеальна в комбинации с XTender и стойками для внесения удобрений.

К рабочим органам культиватора Cenius 02 относятся: стерневая лапа 170 мм, оборотная лапа 75 мм и узкая лапа 55 мм.









Рабочие органы Cenius 02.

К рабочим органам культиватора Cenius 02 относятся: стерневая лапа 170 мм, оборотная лапа 75 мм и узкая лапа 55 мм.

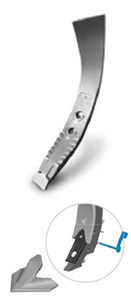

Система быстрой замены C-Mix-Clip.

Система быстрой замены C-Mix позволяет не только сократить время и затраты на замену лап, но и индивидуально и быстро реагировать на те или иные цели эксплуатации.

Система быстрой замены C-Mix-Clip состоит, так же как и при известных лапах C-Mix, из направляющего щитка и наконечника. Направляющий щиток при системе C-Mix-Clip прикручен к стойке, а наконечник закреплен к системе быстрой замены.

После единовременного и простого монтажа C-Mix-Clip на стойку можно с помощью съёмного предохранительного штифта установить различные наконечники в зависимости от цели применения. Предохранительный штифт держится на обратной стороне стойки с помощью полого винта и надежно удерживает соответствующий наконечник на стойке C-Mix-Clip.

В зависимости от условий эксплуатации AMAZONE предлагает три различных наконечника. Наконечник C-Mix-Clip 80 мм, наконечник C-Mix-Clip 100 мм и наконечник «гусиной» лапы C-Mix-Clip 320 мм. Лапы C-Mix-Clip 80 мм и 100 мм могут использоваться также в сочетании со стрельчатой лапой 350 мм и позволяют проводить срезание по всей поверхности при обработке стерни.

Система быстрой замены C-Mix:

1. Паз для предотвращения потерь;
2. Надевание лапы;
3. Верхний крепёжный болт (полый);
4. Предохранительный штифт;
5. Нижний крепёжный болт.

Высокая пропускная способность.

Навесной, 3-хрядный мульчирующий культиватор Cenius применяется для различных видов обработки – от поверхностной обработки стерни до глубокого рыхления. Конструктивно увеличенное свободное пространство под агрегатом обеспечивает беспрепятственный проход материала даже при большом количестве соломы. Идущие следом пружинные выравниватели или пары дисков равномерно выравнивают разрыхленную почву.

Рыхление и смешивание.

3-хрядное расположение рабочих органов на основной раме гарантирует равномерное смешивание растительных остатков на поверхности почвы. С шагом следа лап в 270 мм равномерно обрабатывается даже засохшая и твёрдая почва. Расстояние между стойками в ряду 81 см и большая высота рамы 80 см обеспечивают максимальную проходимость материала и высокую степень безопасности эксплуатации.



Cenius Special – Стойки с предохранительным механизмом в виде срезного болта.

Стойки с предохранительным механизмом в виде срезного болта на Cenius Special подходят для применения на почвах с небольшим количеством камней.

Cenius Super – Стойки с пружинным предохранительным механизмом.

Для работы на каменистых почвах с Cenius Super предлагаются стойки с интегрированным пружинным предохранительным механизмом 600 кг.





Смена категории нижней тяги.

Навешивание на трактор осуществляется с помощью болта для нижней тяги категории 3. За счет простого завинчивания цапфы нижней тяги можно реализовать на машине крепление категории 3N. Для оптимальной адаптации к трактору предлагаются два варианта высоты навешивания для верхней и нижней тяги.

Настройка глубины обработки и выравнивающих элементов на навесном Cenius.

При разработке нового модельного ряда Cenius первоочередной была простая, комфортная и, прежде всего, быстрая настройка орудия.

Настройка глубины обработки происходит быстро и без инструментов с помощью рукояток на задней раме. Для ориентировки предусмотрена наглядная шкала. Диапазон глубины обработки варьируется от 3 до 30 см. Выборочно можно также оснастить Cenius функцией гидравлической регулировки глубины.

Положение батарей дисков и пружинных выравнивателей для крошения и выравнивания настраивается централизованно посредством регулировочных винтов и также без использования инструментов. Регулируемые крайние выравнивающие элементы обеспечивают качественную обработку без стыков и борозд.

(1) Регулировка глубины диска
(2) Настройка общей глубины обработки с помощью гидравлической регулировки глубины

Комфортная настройка.

Настройка глубины выравнивающих элементов на Cenius осуществляется быстро, надежно и без инструментов с помощью двух рукояток. Для дальнейшего повышения комфорта в управлении AMAZONE предлагает также гидравлическую регулировку выравнивающих элементов. Тем самым, становится возможной полная настройка культиватора Cenius из кабины трактора. Гидравлическая настройка предлагает максимальный комфорт и безопасность работы. С помощью четкой, хорошо обозримой из кабины шкалы можно определить актуальное положение выравнивающих дисков.

Настройка глубины обработки осуществляется централизованно на одном месте на орудии. Серийно настройка глубины обработки проводится просто, механически или бесступенчато с помощью рукоятки. Опционально предлагается комфортная гидравлическая регулировка глубины обработки. Она позволяет во время работы реагировать на различные почвенные и эксплуатационные условия. Хорошо обозримая шкала выручает при быстрой регулировке из кабины трактора.

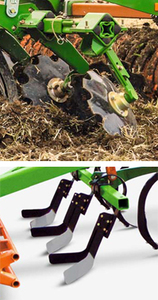

Выравнивающие диски или пружинные выравниватели на навесном Cenius.

Первоклассное выравнивание обработанного почвенного горизонта является основным условием равномерного обратного уплотнения. Выполнение этой задачи берут на себя выравнивающие диски – на выбор, гладкие или вырезные. Отдельные элементы дисков закреплены посредством пружин и одновременно оснащены интегрированным предохранительным механизмом. Подшипниковые узлы, естественно, не требуют обслуживания.

Для применения на лёгких почвах с небольшим количеством соломы Cenius может быть оснащён также идущими следом пружинными выравнивателями.
