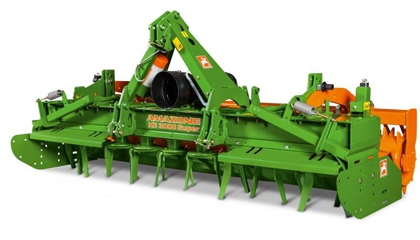

Ротационный культиватор KG. Ваши преимущества:

Роторный культиватор KG обладает всеми преимуществами ротационной бороны, но сверх того имеет еще более устойчивый профиль агрегата, увеличенные диаметры валов и закаленные зубцы.

Роторные культиваторы AMAZONE с надежными «зубцами с агрессивным углом атаки» активно заглубляются в почву и автоматически держат необходимую рабочую глубину. Даже твердые, тяжелые почвы культиватор рыхлит без особых проблем, одновременно интенсивно перемешивая почву с соломой.

Большое свободное пространство между зубцами предотвращает забивание, так что смесь соломы и земли может проходить даже над держателями зубцов без каких - либо трудностей.

Ротационный культиватор KG Super – просто «силач»

KG Super c шириной захвата 3 м, 3,5 м или 4 м и новым мощным редуктором для тракторов до 300 л. с. KG Super оснащён серийными усиленными зубьями и может опционально поставляться с гидравлической регулировкой глубины и масляным радиатором.

Ротационный культиватор KG Special – мастер на все руки

Производительный KG Special с шириной захвата 3 м, 3,5 м или 4 метра для тракторов мощностью до 220 л. с.

Складывающийся ротационный культиватор с шириной захвата 4 м, 5 м или 6 м

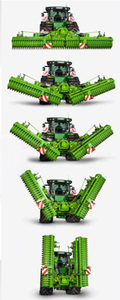

Ротационный культиватор с шириной захвата 4 м, 5 м и 6 м гидравлически складывается до 3 м транспортной ширины. Он подходит для тракторов мощностью до 265 кВт (360 л. с.).
Главный редуктор складывающегося ротационного культиватора оснащён устройством переключения с двумя передачами для быстрой адаптации скорости вращения зубьев к различной почве и интенсивности работы.
Благодаря компактной конструкции складывающийся ротационный культиватор также эффективен при обработке небольших площадей.

Для крупных хозяйств и МТС с шириной захвата 4 м, 5 м и 6 м

Посевная комбинация Avant состоит из фронтального бункера и складывающегося ротационного культиватора. Для МТС и крупных предприятий она представляет собой очень гибкую комбинацию с разносторонними возможностями, с которой можно рационально достичь высокой производительности.

Сравните эти детали!

1) Жёсткий на кручение сварной профиль ванны из специальной стали толщиной 8 мм
2) Шестерни с улучшенными свойствами
3) Прочные конические роликоподшипники с большим расстоянием друг от друга (100 мм)
4) Двойное дно ванны
5) Приваренные втулки подшипников
6) Двойное уплотнение: уплотнительная кассета, защищающая от утечки масла, и лабиринтное уплотнение против втягивания растительных волокон и попадания грязи
7) Большой зазор между держателями зубьев и гладким дном ванны для мульчированного посева без забивания и оптимальной прохо димости
8) Держатели зубьев и вал большого диаметра (∅ = 60 мм) выкованы из цельного куска стали
9) Система Safe: защита от камней благодаря пружинящему креплению зубьев
10) Система Quick: крепление зубьев для их быстрой замены
11) «Активные» зубья длиной 320 мм из закаленной стали для обеспечения долгого срока службы и низких издержек на износ

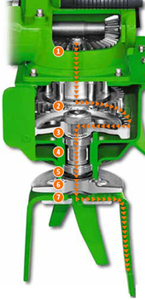

Система привода Long-Life-Drive

Система привода Long-Life-Drive на ротационных боронах и ротационных культиваторах AMAZONE обеспечивает долгий срок службы, максимальную плавность хода и высокую стоимость при перепродаже. Шестерни и подшипниковые узлы работают в масляной ванне и поэтому не требуют технического обслуживания – без точек смазки.

1) Прочный редуктор
2) Выверенное зацепление шестерен редуктора и приводов
3) Высокое технологическое исполнение и точность при монтаже подшипниковых втулок для максимально плавного хода
4) Большое расстояние между коническими роликоподшипниками
5) Двойные лабиринтные уплотнения препятствуют втягиванию растительных остатков в систему привода
6) Держатели зубьев и вал из цельного куска, ротационные культиваторы KG и KX с диаметром вала 60 мм
7) Система Quick + Safe с заменой зубьев без использования инструментов и интегрированной защитой от перегрузок

Прочный ротор

Держатели зубьев и вал выкованы из цельного куска высококачественной стали. Диаметр вала составляет 60 мм. Вал держателя зубьев установлен на конических роликоподшипниках с большим расстоянием друг от друга. Для герметизации нижней части служит специальная уплотнительная кассета с оптимальным механизмом герметизации и долгим сроком службы. Лабиринтовое уплотнение дополнительно препятствует втягиванию растительных волокон.

«Активные» зубья

Такое положение зубьев особенно подходит при мульчированном посеве, так как обеспечивается интенсивное смешивание почвы с органическими остатками. «Активные» зубья разбивают землю снизу. Так предотвращается возникновение грязевых горизонтов. Большие комья земли отбрасываются дальше мелких, поэтому мелкие комья концентрируются в нижней части обрабатываемой зоны, тогда как крупные остаются на поверхности. Посевной материал попадает туда, где земля разбита мелко. Крупно разбитая земля остаётся на поверхности и защищает почву от заиления, высыхания, ветровой и водной эрозии. Под её защитой будут находиться и молодые ростки. Так создаются оптимальные условия для появления хороших всходов.
Входящие в серийную комплектацию «активные» зубья дополнительно предлагаются в усиленном варианте с увеличенным сроком службы. На KG Super эти зубья являются серийными.

Система быстрой замены зубьев

Зубья просто вставляются в гнездо держателя и фиксируются с помощью пальца и шплинта. Просто и быстро! Нет крепёжных болтов, которые нужно подтягивать. Также быстро и просто ротационный культиватор переводится с зубьев с агрессивным углом атаки на зубья с пассивным углом атаки. Кованые зубья из закаленной стали упругие и износоустойчивые.

Интегрированная защита от камней

Небольшой свободный ход позволяет зубьям отклоняться при ударе о камни. Зубья прочно закреплены по центру держателя в гнезде. Гнездо расширяется наружу, так что горизонтальная часть зуба может поворачиваться в сторону, поэтому жёсткие толчки при наскакивании зубьев на камни гасятся. Такое крепление повышает надёжность агрегата на каменистых почвах и позволяет использовать зубья с агрессивным углом атаки.

Прочная ванна

Высокая рама из профиля толщиной 8 мм с двойным дном и приваренными втулками подшипников отличается высокой жёсткостью на кручение и рассчитана на то, чтобы выдерживать значительную нагрузку, возникающую при транспортировке тяжёлых уплотняющих катков и насадных сеялок. Шестерни и подшипниковые узлы работают в масляной ванне и поэтому не требуют технического обслуживания – без точек смазки.

Большие зазоры

Благодаря значительной высоте рамы, абсолютно гладкой нижней поверхности картера и длинным зубьям остаются большие зазоры между зубьями и их держателями. Сквозь них проходят даже очень большие комья земли и соломы. Срок эксплуатации зубьев увеличивается, что способствует сокращению эксплуатационных затрат.

Большие зазоры на KE, KX и KG

Благодаря значительной высоте рамы, абсолютно гладкому дну ванны без затяжек и длинным зубьям остаются большие зазоры между зубьями и над их держателями. Сквозь них проходят даже очень большие комья земли и соломы. Зубья имеют долгий срок эксплуатации, что способствует сокращению издержек на износ. Вы получаете идеальную структуру семенного ложа, которая способствует оптимальной всхожести молодых растений.

Планировочная балка

Планировочная балка разравнивает почву между ротационным культиватором и катком и заделывает вглубь камни. С помощью рукоятки балка удобно и быстро регулируется по высоте. Этим создаются условия для равномерного обратного уплотнения почвы катком.

«С помощью большого резино-клинового катка мы достигли отличного результата работы на средних и тяжелых почвах при различных условиях, и не в последнюю очередь за счет планировочной балк (с резиновой амортизацией!). Регулировка балки по высоте осуществляется с помощью удобного рычажного механизма».
(журнал profi 8-2013 · Тест Ротационный культиватор AMAZONE KG 6001-2)

Эксцентриковый болт – точная настройка глубины обработки

Глубина обработки ротационных борон и культиваторов AMAZONE удобно регулируется перестановкой и поворотом эксцентрикового болта в пределах 16 ступеней. Во время работы кронштейн прижимается к эксцентриковому болту снизу, а при подъёме снова ложится на ванну редуктора. Поэтому ротационная борона или ротационный культиватор может перескакивать через камни. Необходимость поднимать каток и сеялку отпадает. Это бережёт зубья и узлы привода.

Боковые щитки

Подпружиненные боковые щитки, наталкиваясь на камни, поднимаются вверх. Длинный кронштейн и прочные пружины делают KE Super пригодной для обработки каменистых тяжёлых почв. Это распространяется также на все ротационные культиваторы.

Полигон для экстремального тестирования

Чтобы быть готовыми к любым условиям эксплуатации, на каменистых полигонах при максимальной нагрузке тестируются все почвообрабатывающие орудия AMAZONE, как новые разработки, так и серийно выпускаемые модели. Это обеспечивает необходимую безопасность при эксплуатации всех ротационных борон и ротационных культиваторов AMAZONE.

Roller Drill System RDS – система для улучшения всхожести и повышения урожайности

1). Контролируемое обратное уплотнение посевной борозды резино-клиновым катком: Для оптимального обеспечения посевного материала водой колёса-катки уплотняют почву полосами непосредственно в посевных рядах.
2). Контролируемая укладка посевного материала сошниками RoTeC-Control: Дисковые сошники RoTeCControl следуют по колее уплотнённых полос особенно плавно, создают оптимальную борозду и укладывают посевной материал на дно борозды.
3). Контролируемое покрытие посевного материала прикатывающей балкой: Прикатывающая балка покрывает рыхлой землёй посевной материал с различной интенсивностью. Прикатывающие каточки дополнительно уплотняют почву поверх посевного материала.
