ХАРАКТЕРИСТИКИ

Трансмиссия:VARIPOWER
Двигатель:100/136 кВт/л.c.
Грузоподъемность:3.2 т
Высота подъема:6.93 м
Модель:732

ЗАГРУЗКИ

Инструкции, брошюры                            ✔ Скачать в формате PDF

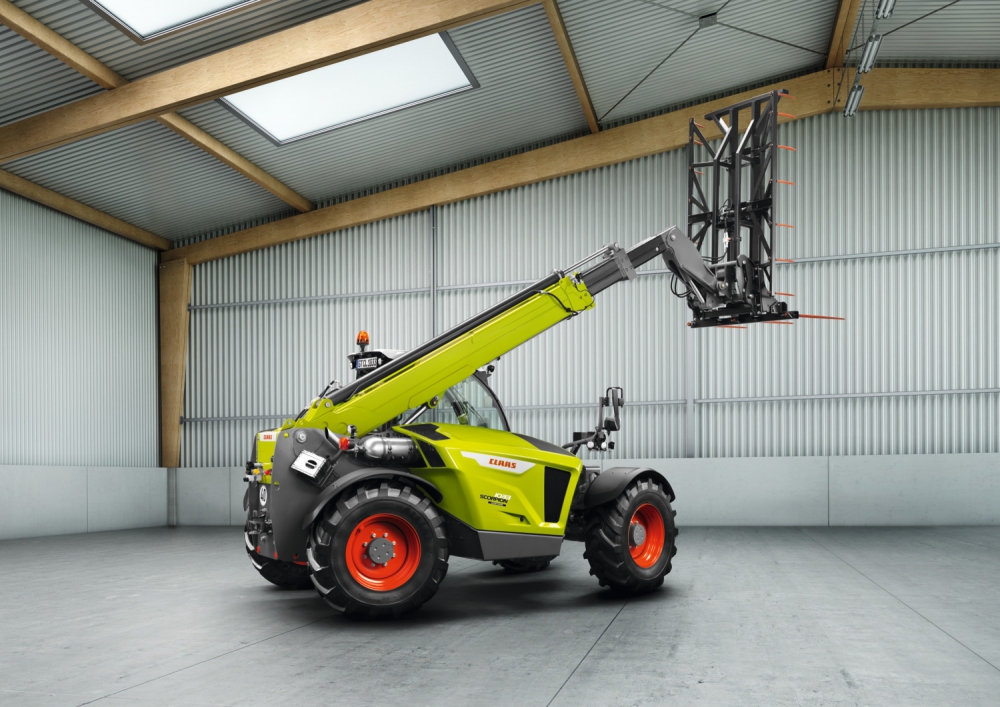

НОВЫЙ SCORPION.

Успех в бизнесе – это вопрос профессионализма. Новый SCORPION с мощным бесступенчатым приводом, маневренностью и множеством автоматических функций вносит свой вклад в безопасные, комфортные и, прежде всего, быстрые погрузочные работы. Используйте наш более чем 20-летний опыт в области производства телескопических погрузчиков и повысьте производительность своего предприятия.

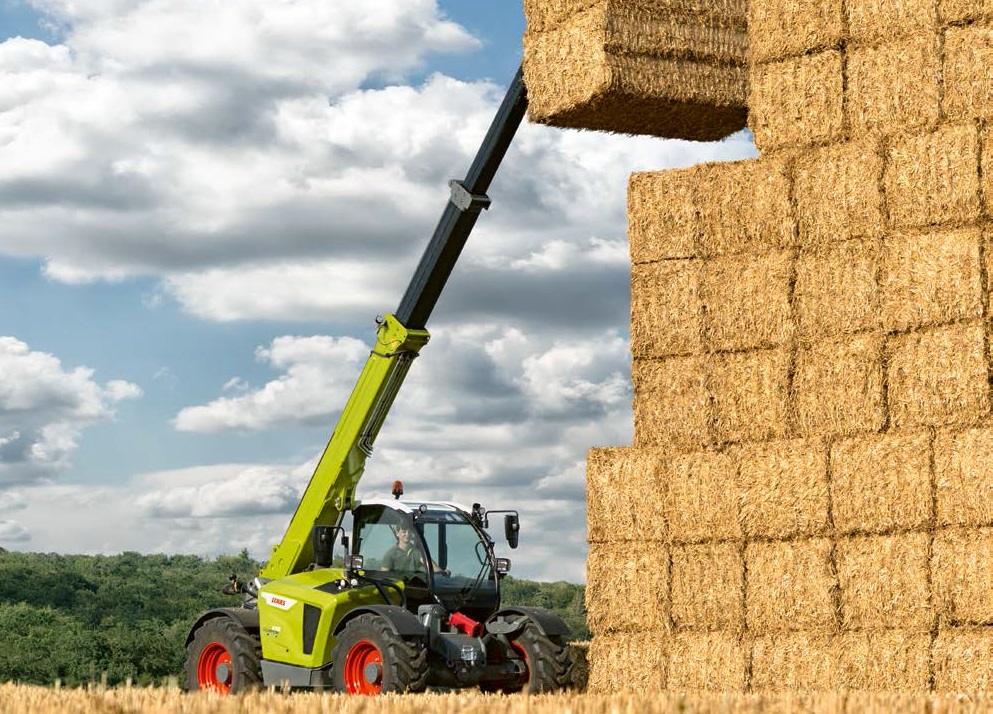

SCORPION 1033-635. ВАШИ ПРЕИМУЩЕСТВА:

Привод ходовой части.

  • Двигатели Deutz с высоким крутящим моментом и мощностью до 100 кВт/136 л. с.;
  • Эффективная трансмиссия VARIPOWER для максимальной мощности и чувствительности;
  • Бесступенчатое движение до 40 км/ч;
  • Усовершенствованная система SMART ROADING для минимизации шума при движении и снижения расхода топлива — и это при частоте вращения от 1900 об/мин;
  • Ручное управление подачей топлива с устройством для движения с малой скоростью;
  • Продуманный стояночный тормоз для максимального комфорта;
  • Ручной «крабовый» ход в качестве четвертого режима управления.

Погрузочное устройство.

  • Грузоподъемность от 3,2 до 4,1 т;
  • Высота подъема от 6,13 до 9,75 м;
  • Мощная рабочая гидравлика с подачей до 160 л/мин;
  • Автоматическое гашение колебаний;
  • Внешний сброс давления третьего контура управления.

Системы помощи механизатору.

  • SMART LOADING с автоматическим возвратом ковша и системой взвешивания.

Кабина.

  • Новая концепция кабины с наилучшей эргономикой и уровнем безопасности с максимальным круговым обзором;
  • Цветной дисплей 3,5";
  • Устанавливаемая в три положения рулевая колонка;
  • Система камер PROFI CAM для оптимального обзора в условиях ограниченной видимости.

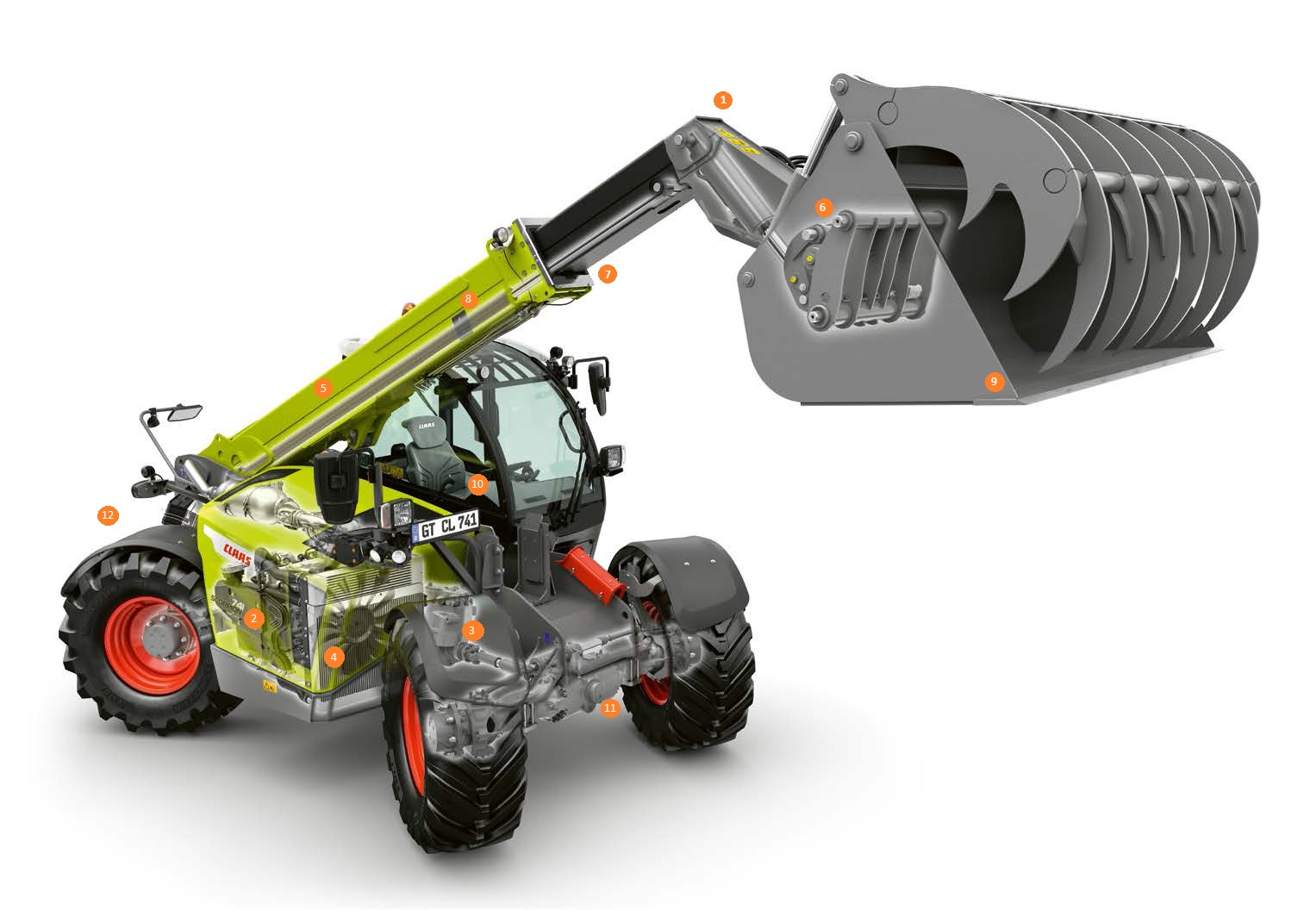

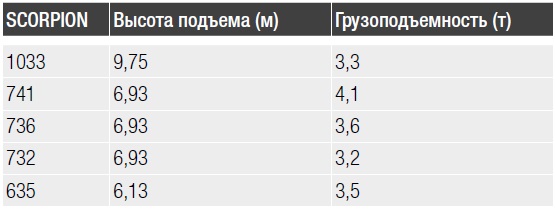

1. Высота подъема от 6,13 до 9,75 м, грузоподъемность от 3,2 до 4,1 т;
2. Двигатели Deutz мощностью до 100 кВт / 136 л. с., Stage IIIA (Tier 3);
3. Бесступенчатая гидрообъемная трансмиссия VARIPOWER с усовершенствованной функцией SMART ROADING;
4. DYNAMIC COOLING: реверсируемое электронное регулирование частоты вращения вентилятора системы охлаждения двигателя;
5. Гидросистема Load Sensing с подачей до↵160 л/мин;
6. Третий и четвертый дополнительные контуры, дренажная и безнапорная возвратная линии;
7. Внешний сброс давления третьего контура управления на телескопической стреле;
8. Боковая направляющая телескопической стрелы доступна для всех моделей;
9. Системы помощи механизатору SMART LOADING;
10. Два варианта оснащения;
11. Продуманный стояночный тормоз с автоматическими функциями;
12. Ручной «крабовый» ход в качестве четвертого режима управления.

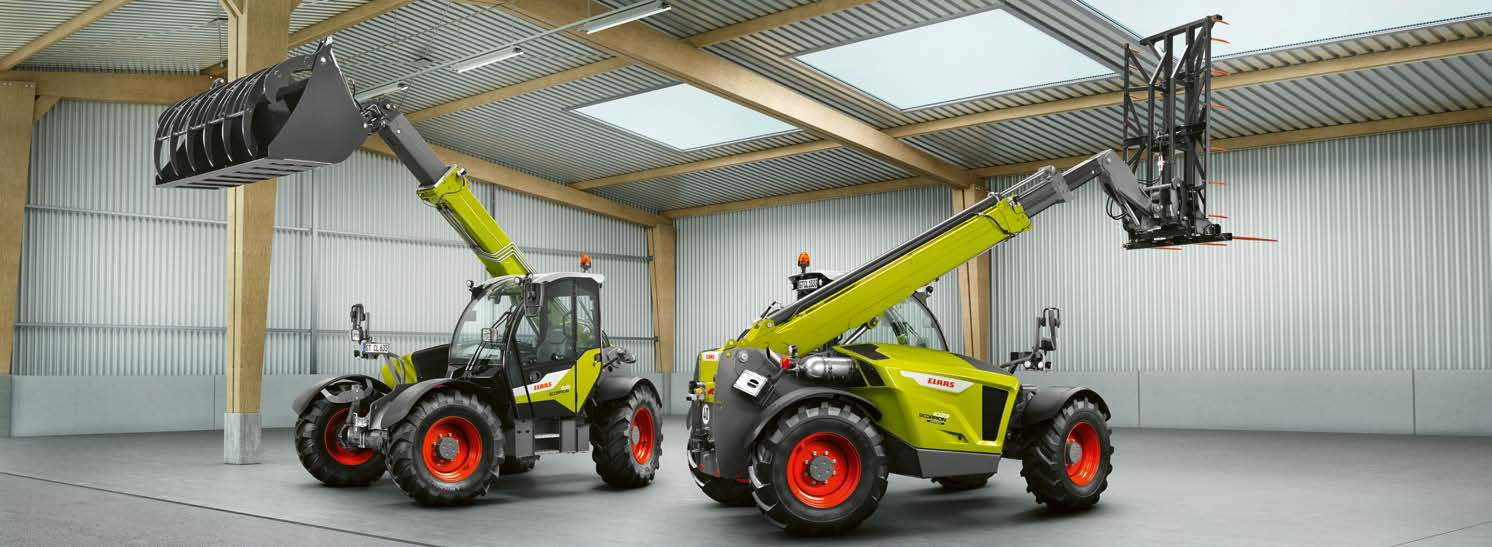

Выпускается в двух версиях и идеально Варианты комплектации согласуется с задачами вашего предприятия.

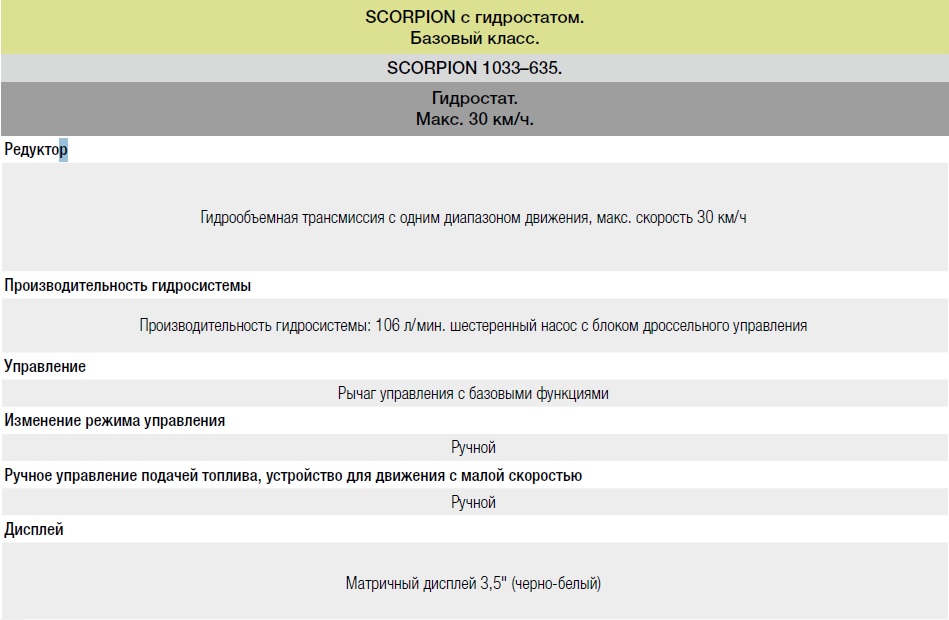

Базовый класс с гидростатом. Предприятиям с большим объемом простых повторяющихся погрузочных работ не требуется большого количества рабочих орудий. Бюджетные модели базового класса располагают бесступенчатым гидрообъемным приводом, позволяющим выполнять точные работы при любой скорости.

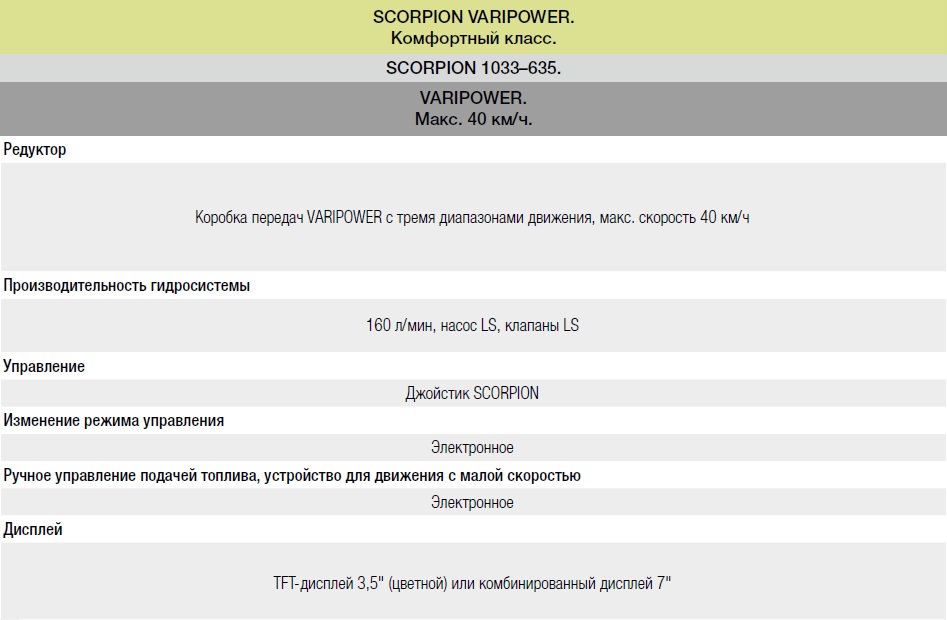

Комфортный класс с VARIPOWER. Для предприятий с высокими требованиями к перегрузке материалов лучше всего подойдет SCORPION комфортного класса. Коробка передач VARIPOWER с тремя режимами движения и увеличенная на 50% мощность гидравлической системы задают новые масштабы производительности. Ориентированные на практическую работу комплекты оснащения облегчают повседневную работу.





Экономичное движение. CLAAS POWER SYSTEMS CLAAS POWER SYSTEMS (CPS).

Оптимальный привод для наилучших результатов. Разработка машин CLAAS заключается в постоянном стремлении к увеличению КПД, повышению надежности и экономической эффективности. Под названием CLAAS POWER SYSTEMS (CPS) фирма CLAAS обобщила наилучшие компоненты в рамках единой системы.

Эта система обеспечивает максимальную мощность по потребности, идеально согласована с работой компонентов между собой и оснащена технологиями, которые быстро окупаются. Идеальное взаимодействие отдельных элементов комплексной технологии привода находилось в центре внимания при разработке нового телескопического погрузчика CLAAS. Чтобы вы могли рассчитывать на максимальную мощность, высокую надежность в работе и длительный срок службы.



Работает эффективно и всегда двигатель остается чистым.

Достаточный запас топлива для долгих рабочих дней. Большой топливный бак объемом 150 л с удобным доступом надежно защищен под кабиной с левой стороны машины. Массивная защита днища из стали гарантирует максимальную безопасность в повседневной работе.

  • Большая емкость бака обеспечивает продолжительную работу без дозаправки;
  • Минимизация риска повреждения даже в неблагоприятных условиях эксплуатации

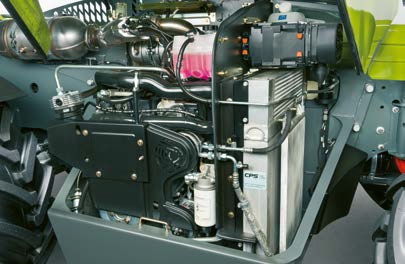

Высококачественные двигатели. 4-цилиндровые высокопроизводительные двигатели Deutz с 4 клапанами и турбокомпрессором обеспечивают мощность 100 кВт (136 л. с.). Этот вариант двигателя всегда имеет достаточный запас мощности даже во время тяжелых операций толкания и перевалки.

Интеллектуальные системы впрыска Common-Rail снижают расход топлива.

  • Высокая эффективность благодаря CPS;
  • Оптимальное соотношение расхода топлива и мощности;
  • Продуманное управление двигателем;
  • Максимальный крутящий момент при 500 Нм.

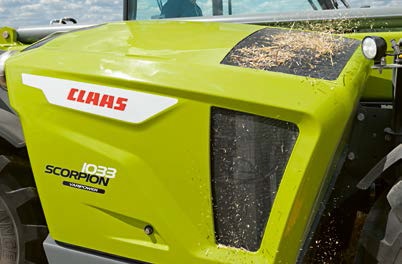

Очистка воздуха в стандартной комплектации.

В SCORPION забор воздуха осуществляется через сетчатые фильтры, расположенные в чистой, без пыли области машины. Это снижает загрязнение сердцевины радиатора до минимума. Грубые частицы пыли и грязи даже не попадают в схему вентиляции.

  • Прямая подача на воздушный фильтр;
  • Беспроблемное использование даже в условиях высокой запыленности;
  • Небольшие затраты на ТО.

По желанию – еще чище.

Если вы работаете, главным образом, в сильно загрязненных условиях, рекомендуется установить вакуумный предварительный сепаратор. Он интегрируется в моторный отсек и заранее очищает всасываемый воздух от частиц грубой пыли и грязи. Это значительно расширяет интервалы технического обслуживания воздушного фильтра.



Продуманная система подачи воздуха.

Холодный воздух всасывается через большие поверхности всасывания в передней чистой области машины и проходит через моторный отсек. Отработанное тепло двигателя выходит из моторного отсека на заднем конце через выпускные щели. Эта продуманная подача воздуха предотвращает всасывания отработанного воздуха.

На дороге или при частичной нагрузке нередко достаточно сниженной частоты вращения вентилятора. DYNAMIC COOLING распознает потребности всех охладителей и с помощью электронного контроллера настраивает требуемую частоту вращения с помощью термодатчиков.













Автоматическая очистка.

Реверсивный вентилятор автоматически удаляет грязь и частицы пыли с поверхностей воздухозаборника. Через равные промежутки времени направление вращения вентилятора изменяется. Интервал времени задан и может быть изменен сервисной службой CLAAS, если это необходимо. Ручное реверсирование возможно в любое время с помощью кнопки.

  • Простая очистка сетки;
  • Продолжительное время работы;
  • Стабильная мощность.

Радует комфортом при движении, привод ходовой части впечатляет тяговым усилием.

Мощные и бесступенчатые: приводы. В SCORPION имеется два варианта гидробоъемного привода ходовой части. Оба они управляются электронным способом и впечатляют своими превосходными характеристиками движения. Точное движение и идеальное дозирование тягового усилия возможны в каждом диапазоне движения.

  • Гидростат VARIPOWER с большим углом между валами (45°)
  • Гидростат с максимальным углом поворота 32°

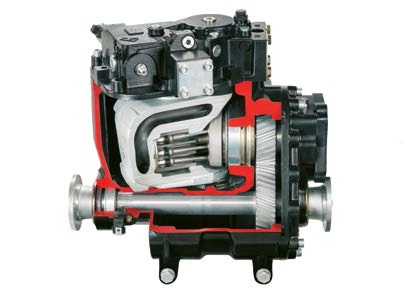

Комфортные: VARIPOWER (1). Гидростат с большим углом между валами и максимальным углом поворота 45° (гидростат с большим углом) позволяет погрузчику SCORPION бесступенчато увеличивать скорость до 40 км/ч. Скорость и тяговое усилие непрерывно согласуются между собой. Поэтому при высокой производительности расход топлива остается низким.

  • Высокая маневренность;
  • Высокое тяговое усилие;
  • Высокая эффективность использования топлива благодаря SMART ROADING.

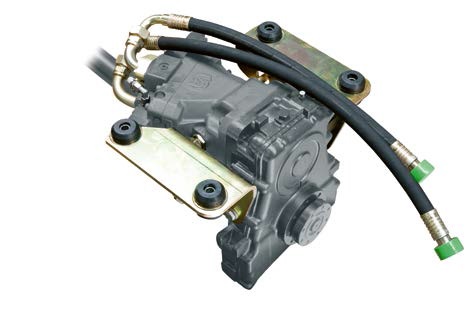

Надежность: гидрообъемная трансмиссия (2).

Управляя SCORPION базового класса с гидрообъемной трансмиссией, вы можете положиться на проверенный десятилетиями эксплуатации, постоянно совершенствуемый привод ходовой части с максимальным углом наклона 32°. Он перемещает машину комфортно, плавно и экономично в диапазоне скоростей от 0 до 30 км/ч.

Мозг: SMART ROADING.

SMART ROADING регулирует частоту вращения двигателя в зависимости от требуемой мощности. Механизатор лишь задает скорость с помощью педали акселератора. Частота вращения автоматически увеличивается или уменьшается в зависимости от нагрузки на дизельный двигатель. Благодаря этому снижается не только уровень шума при максимальной скорости, но и расход топлива при транспортировке и перевалке на предприятии.

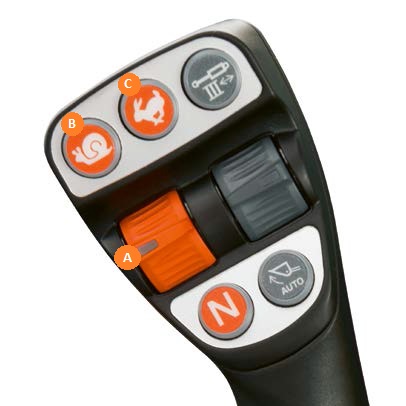

Центральное устройство управления: джойстик.

Будь то погрузка или транспортировка — VARIPOWER имеет оптимальный режим движения для каждого вида работ. Точное изменение скорости по ступеням и диапазона движения осуществляется с помощью джойстика.

A Изменение направления движения

B Понижение диапазона движения

C Повышение диапазона движения

Безопасная работа независимо от скорости движения.

Медленное движение без проблем.

Для выполнения работ, требующих большого расхода масла при низкой скорости движения, например уборке или разбрасывания подстилки, устройство для движения с малой скоростью SCORPION VARIPOWER является идеальным решением. Скорость хода можно регулировать с помощью электронного ручного управления подачей топлива, а производительность гидросистемы – с помощью педали акселератора. Использование устройства для движения с малой скоростью возможно в диапазонах движения «Улитка» и «Черепаха».

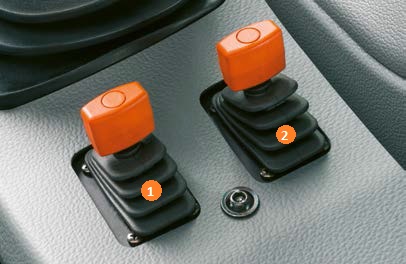

В моделях SCORPION базового класса с гидростатом положение педали акселератора фиксируется с помощью механического рычага и троса Боудена. Частота вращения двигателя задается с помощью электронного ручного управления подачей топлива.

1. Электронное устройство для движения с малой скоростью;

2. Электронное ручное управление подачей топлива.

Транспортировка без риска.

SCORPION может оснащаться на выбор двухпроводным пневматическим тормозным приводом или гидравлическим тормозом. Они позволяют надежно затормаживать даже тяжелые прицепы, например при транспортировке соломы.

Надежная остановка с помощью автоматики.

Когда механизатор покидает сиденье, выключает двигатель или снижает скорость движения до 0 км/ч, SCORPION автоматически активирует электрогидравлический стояночный тормоз. Тормоз отключается при нажатии на педаль акселератора или выборе направления движения. Тормоз можно активировать вручную с помощью тумблера.

Два режима торможения.

Легким нажатием на педаль тормоза с функцией замедленного движения можно плавно снизить скорость движения. Частота вращения двигателя при этом остается прежней. При полном нажатии на педаль привод ходовой части автоматически устанавливается в нулевое положение и активируется рабочий тормоз. Это позволяет осуществлять точное дозированное движение при любой частоте вращения двигателя.







Ручное управление подачей топлива.

Рукой вы регулируете скорость движения, а ногой — расход масла. Электронное ручное управление подачей топлива в сочетании с устройством для движения с малой скоростью обеспечивают постоянную высокую мощность рабочей гидравлики.







Идеально подходит для любой площадки.

Устойчивость во всех положениях.

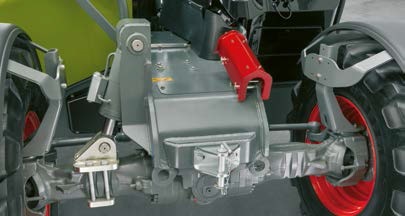

Прочные оси и самоблокировка дифференциала 45% обеспечивают максимальную безопасность при работах в сложных условиях. В передней части SCORPION находится управляемый ведущий мост с планетарным механизмом с максимальным углом поворота управляемых колес 35°, который обеспечивает великолепную маневренность. В задней части установлен шарнирный задний мост с углом качания 11° в каждую сторону.

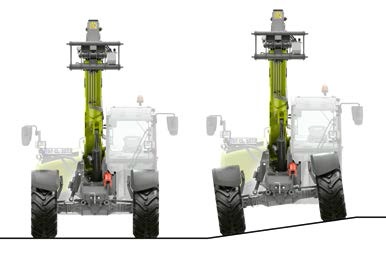

Выравнивание уровня при работе с тяжелыми грузами.

В моделях SCORPION 1033 и 1033 VARIPOWER возможна гидравлическая корректировка уровня между рамой и передней осью в диапазоне +/–8°. Эта функция активируется с помощью тумблера в кабине. Встроенный уровень находится непосредственно в поле зрения механизатора в кабине. Это позволяет добиться максимальной устойчивости на неровной поверхности и обеспечивает точность работ даже при большой высоте подъема.

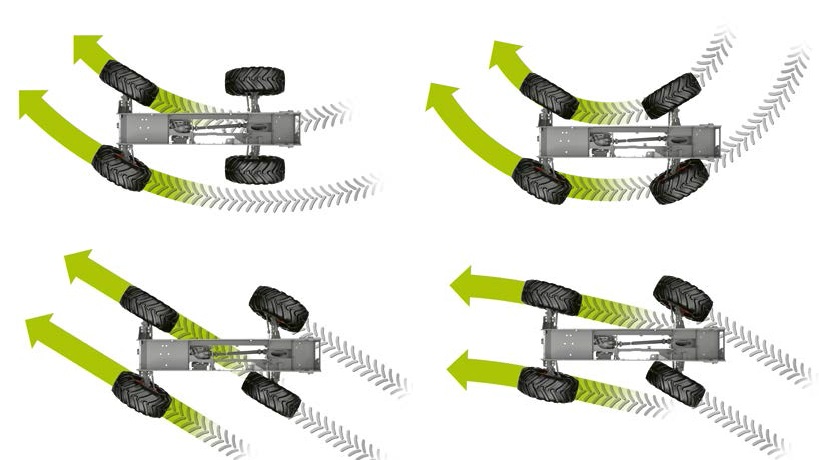

Режимы движения для всех видов работ.

Четыре режима движения обеспечивают не имеющую себе равных маневренность даже в ограниченном пространстве. Новая функция ручного «крабового хода» за счет управления передней осью делает машину еще более маневренной.

1. Управление передними колесами;

2. Управление всеми колесами;

3. «Крабовый» ход;

4. НОВИНКА: регулируемый вручную «крабовый» ход.

Смена типа рулевого управления во время движения.

В моделях SCORPION комфортного класса возможна быстрая смена типа рулевого управления даже во время движения. Электроника синхронизирует оси. Поворотно- нажимной переключатель для выбора типа рулевого управления удобно расположен с правой стороны приборной панели. Для ручного управления в режиме «крабового хода» необходимо сначала установить заднюю ось в требуемое положение, а затем переключиться на управление передней осью. Выбранный тип управления всегда отображается на дисплее в поле зрения механизатора.

В моделях базового класса тип рулевого управления выбирается с помощью рычага, который удобно расположен под рукой механизатора. Синхронизация осей осуществляется с помощью светодиодов.

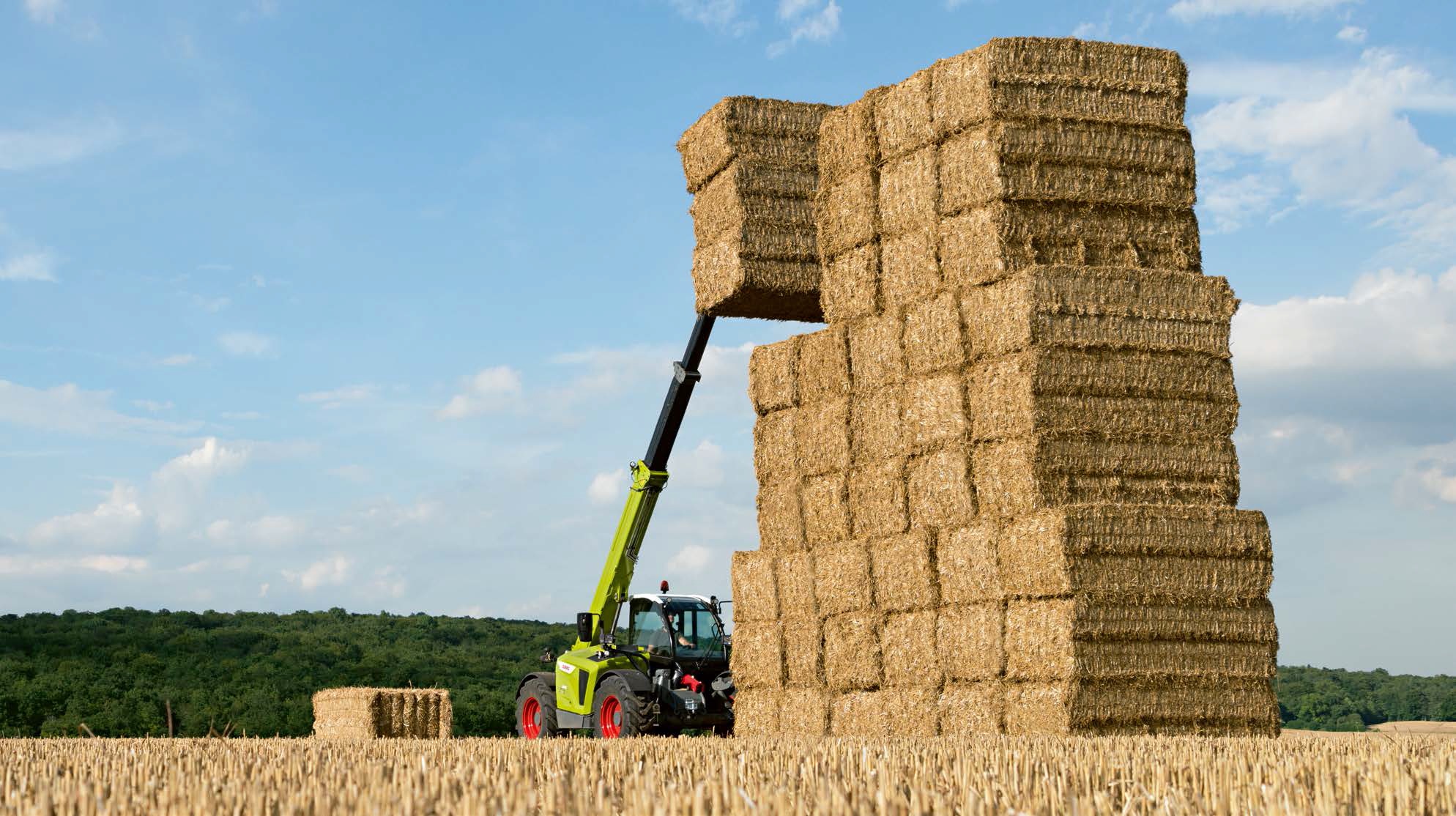

Поднимает высоко. Погрузочное устройство.

Сильный помощник в вашем хозяйстве. В SCORPION механизатор может положиться на рабочую гидравлическую систему, которая развивает огромные усилия, и на прочную телескопическую стрелу, которая по желанию может оснащаться боковыми направляющими и впечатляет своей высокой жесткостью к кручению и грузоподъемностью. Их дополняют интеллектуальные автоматические функции, такие как возврат ковша и регулировка частоты вращения, которые повышают производительность, снижая нагрузку на механизатора.

Восхищает деталями, которые поднимают настроение механизаторам.

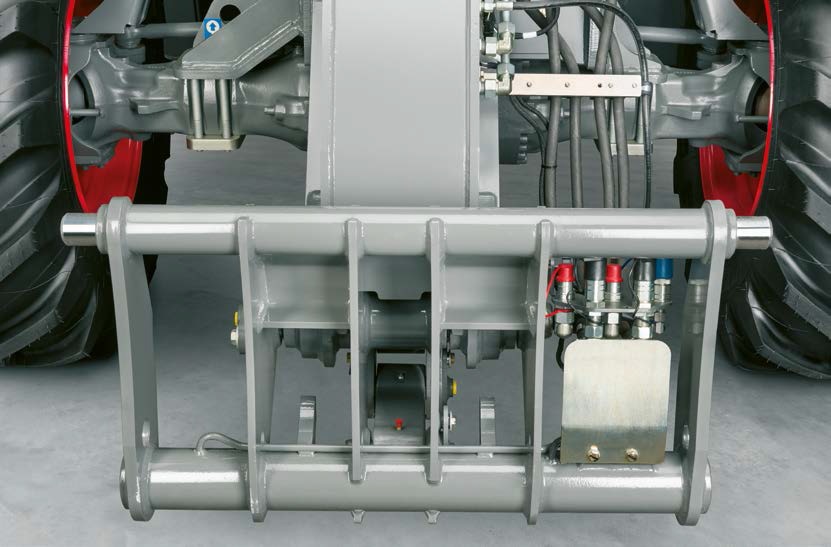

Предназначен для тяжелых работ. Прочный держатель рабочих орудий, который хорошо виден из кабины SCORPION, подходит для всех условий эксплуатации. Его прочные стопорные пальцы (50 мм) гарантируют надежное, с низкой степенью износа механическое или гидравлическое (на выбор) соединение со всеми навесными орудиям. Гидравлические соединения легко доступны и защищены.

Угол опрокидывания 150 градусов.

Большой угол поворота держателя рабочих орудий 150° идеально подходит для перевалки насыпных грузов, в особенности клейких материалов. Модели SCORPION 1033 и 1033 VARIPOWER оптимизированы для штабелирования на большой высоте, поэтому имеют несколько меньший угол поворота 126°.

Вылет до 9,75 м.

Телескопическая стрела с высокой жесткостью при кручении обеспечивает бесперебойную работу даже в пограничных ситуациях. Даже при максимальном вылете ее грузоподъемность остается впечатляющей. Щетка на стреле предотвращает накопление грязи при втягивании телескопической стрелы. Боковая направляющая телескопической стрелы доступна для всех моделей SCORPION.

Раскачивание невозможно.

Во время вождения система гашения колебаний телескопической стрелы препятствует раскачиванию машины. Ее можно активировать на всех скоростях с помощью тумблера. В автоматическом режиме она отключается при скорости ниже 7 км/ч, для обеспечения точности работ даже при тяжелых нагрузках.

Загрузка под постоянным контролем.

Индикатор нагрузки соответствует требованиям EN 15000 и хорошо виден на стойке A. Однозначные символы в любой момент дают механизатору уверенность в том, в каком диапазоне он перемещает машину: зеленый цвет – все в норме, зелено-оранжевый – близок предел устойчивости, зелено-оранжево-красный – существует угроза опрокидывания.



Думает вместе с вами. Электроника CLAAS.

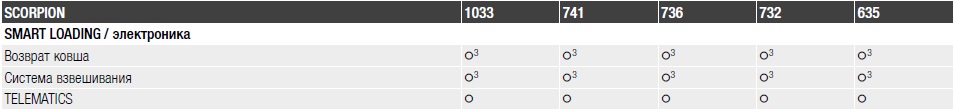

 Системы помощи механизатору.

SMART LOADING объединяет интеллектуальные системы оптимизации машин для колесных и телескопических погрузчиков в уникальную систему помощи, которая активно поддерживает механизаторов при погрузке больших объемов грузов. Автоматический возврат ковша и система взвешивания оптимизируют весь цикл погрузки и повышают производительность и эффективность рабочих процессов.

Управление предприятием и данными.

С CLAAS TELEMATICS ваши машины CLAAS всегда под контролем. Данные, отправляемые регулярно машинами, можно просматривать на ПК или на смартфоне в приложении CLAAS TELEMATICS. Благодаря автоматической документации вы получаете точную расшифровку работы машины на полях, на ферме и в пути. TELEMATICS обновляется несколько раз в год.

EASY. Get connected.

Подключение различных компонентов и систем выполнят для вас наши специалисты по EASY. Они интегрируют вашу машину CLAAS в системный ландшафт и подготовят ее для работы с навесными орудиями, системой рулевого управления и структурой управления данными. Наши специалисты позаботятся о том, чтобы выполнялись прием и передача данных машины CLAAS – по назначению, в защищенном от доступа третьих лиц виде, удобно и надежно для вас и вашего персонала. Наш девиз: «EASY — get connected».

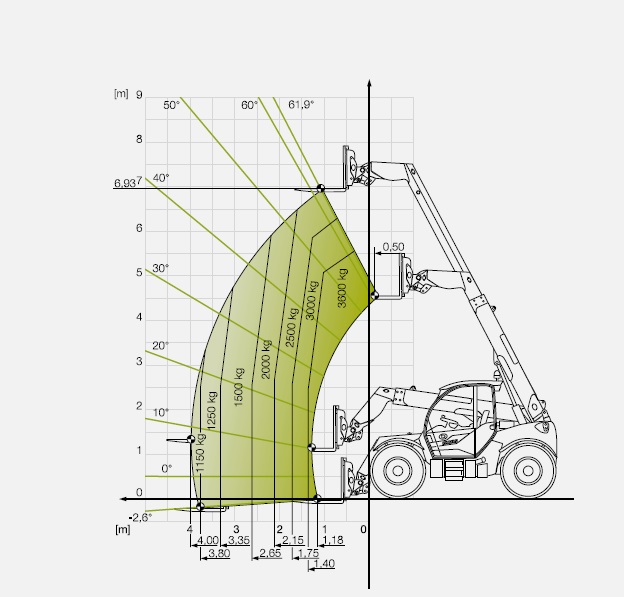

Диаграмма грузоподъемности.

SCORPION 1033/1033 VARIPOWER. Диаграмма грузоподъемности с центром тяжести (LSP) 500 мм.

SCORPION 741/741 VARIPOWER. Диаграмма грузоподъемности с центром тяжести (LSP) 500 мм.

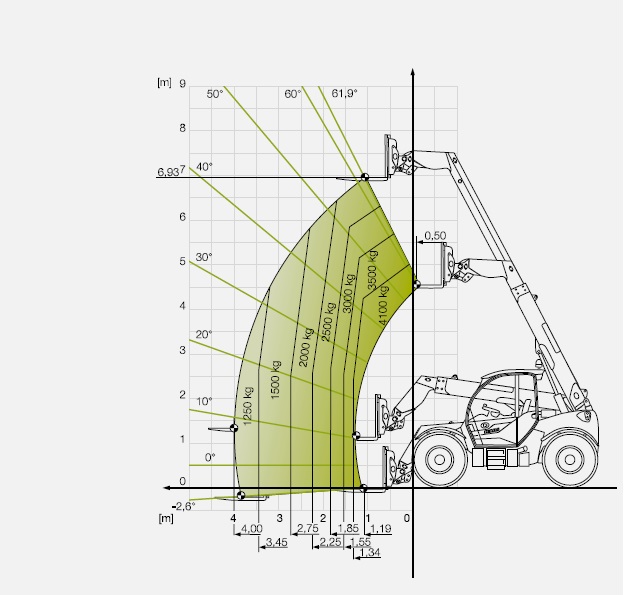

SCORPION 736/736 VARIPOWER. Диаграмма грузоподъемности с центром тяжести (LSP) 500 мм.

SCORPION 732/732 VARIPOWER. Диаграмма грузоподъемности с центром тяжести (LSP) 500 мм.

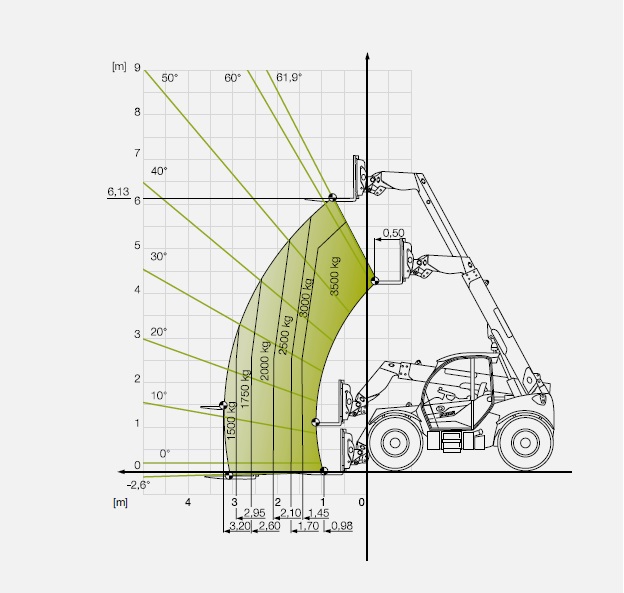

SCORPION 635/635 VARIPOWER. Диаграмма грузоподъемности с центром тяжести (LSP) 500 мм.

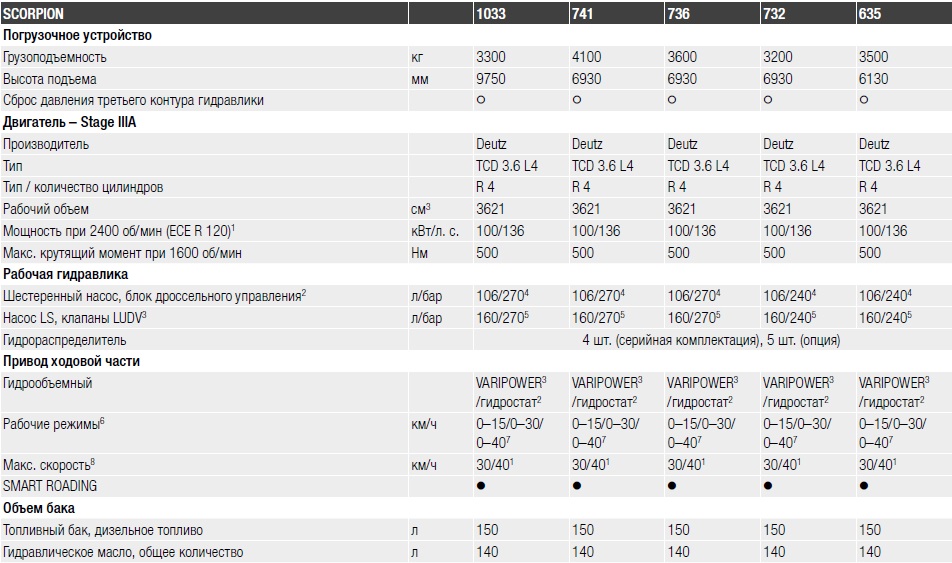

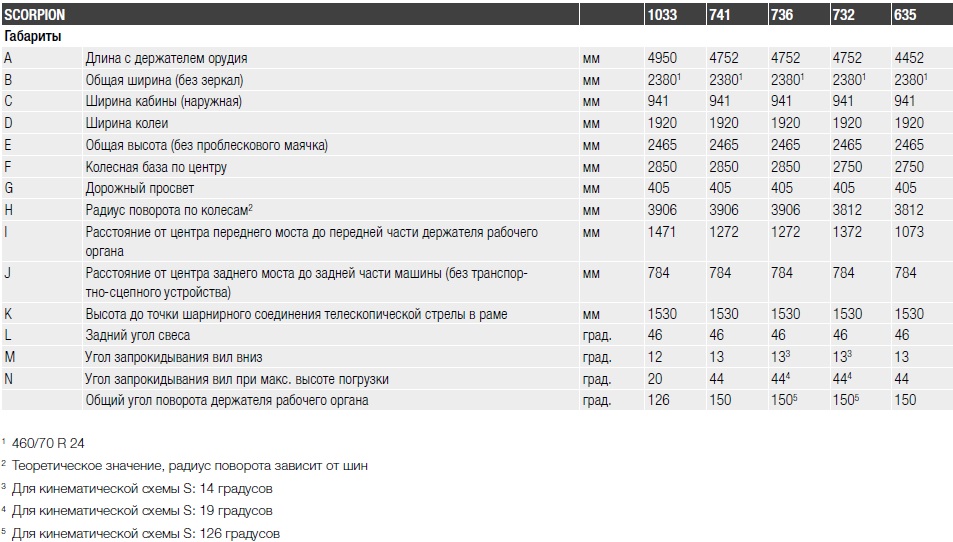

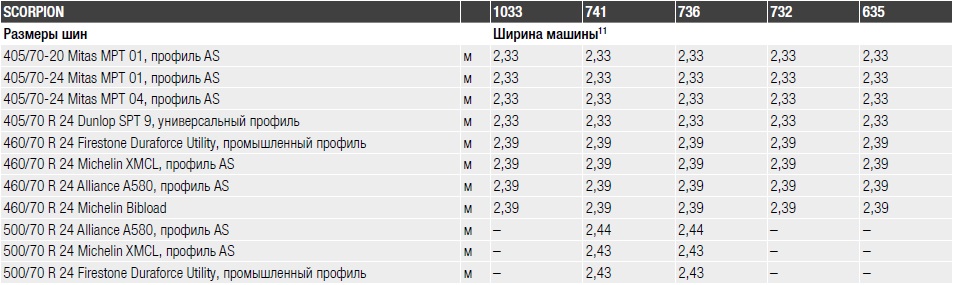

Технические характеристики.
