ХАРАКТЕРИСТИКИ

Мощность двигателя:653-476 л.с
Модель:960-940
Ширина ножевого барабана:V-MAX 750-752 мм
Диаметр ножевого барабана:V-MAX 630-632 мм
Запас топлива:1200 л

ЗАГРУЗКИ

Технические характеристики                      Скачать в формате PDF

Инструкции, брошюры                                 Скачать в формате PDF

Посмотреть видеоматериалы                     JAGUAR 980-940

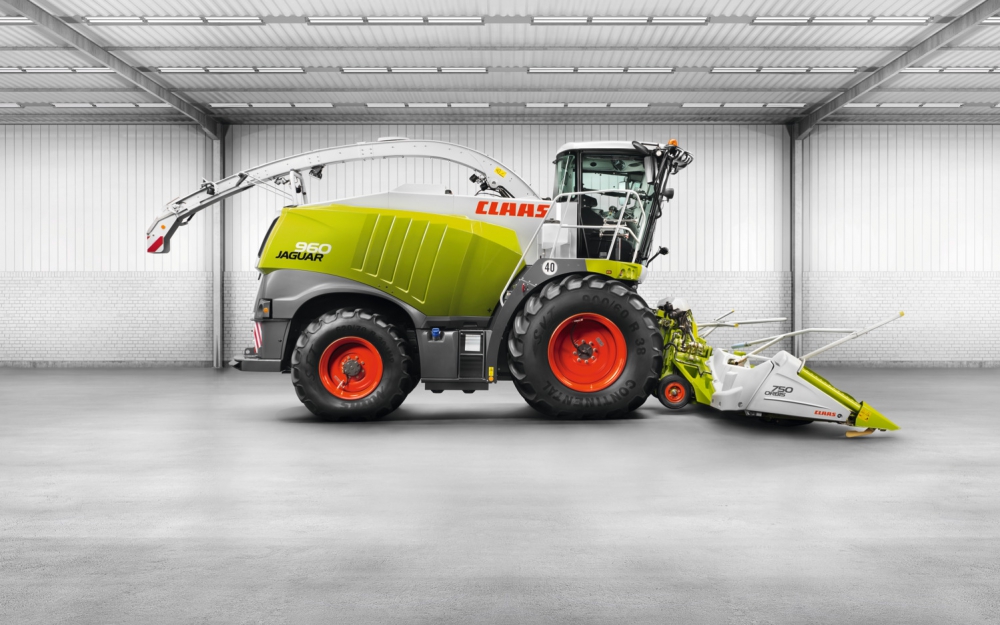

ПОЛЕВОЙ ИЗМЕЛЬЧИТЕЛЬ JAGUAR 960-940. ВАШИ ПРЕИМУЩЕСТВА:

  • Великолепная концепция управления с дополнительными функциями CEBIS;
  • Светодиодное рабочее освещение;
  • Зернодробилки Corncracker: MCC CLASSIC, MCC MAX, SHREDLAGE®;
  • Двигатели с нормой токсичности ОГ Stage IIIA (Tier 3);
  • Система регулирования давления в шинах ведущего и управляемого мостов;
  • Модульная система балластировки DIRECT DISC 600/500 для уборки очень высоких культур высотой до 4 м.

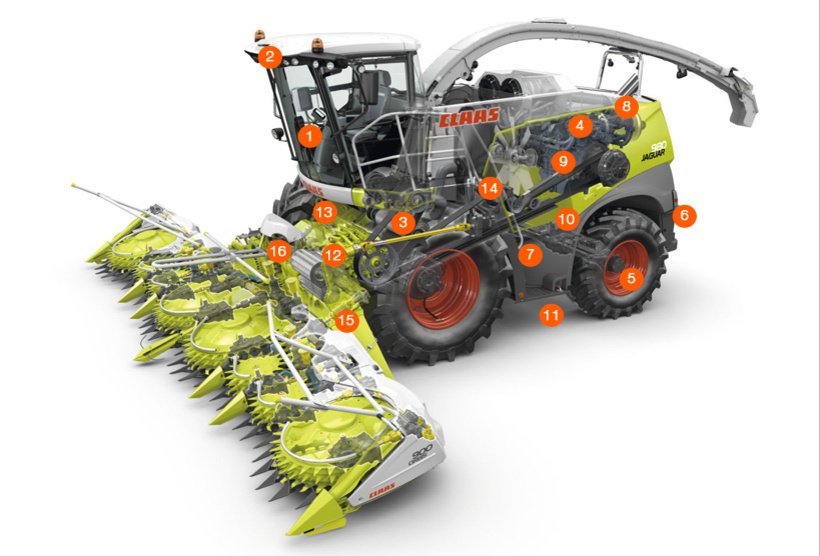

  1. Великолепная концепция управления с дополнительными функциями CEBIS;
  2. Светодиодное рабочее освещение;
  3. Зернодробилки Corncracker: MCC CLASSIC, MCC MAX, SHREDLAGE®;
  4. Двигатели с нормой токсичности ОГ Stage IV (Tier 4);
  5. Система регулирования давления в шинах ведущего и управляемого мостов;
  6. Модульная система балластировки;

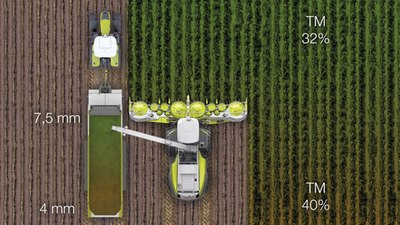

  7. Дозировка консерванта в зависимости от сухой массы и большая емкость для консерванта;
  8. Повышение эффективности благодаря DYNAMIC COOLING и CRUISE PILOT;
  9. DYNAMIC POWER с новыми функциями;
  10. Емкость бака топлива до 1500 л для длительной эксплуатации;
  11. Оптимизация ходовой части со значительно меньшим радиусом разворота и шинами большого размера;
  12. Простое техобслуживание благодаря прямой установке ножей без необходимости выравнивания;
  13. Устройство заточки ножей, работающее в зависимости от пропускной способности;
  14. COMFORT CUT с бесступенчатой регулировкой длины резки;
  15. Мощный механический привод для приставок;
  16. Измерение урожайности QUANTIMETER.



Двигатель Тип Цилиндры Мощность двигателя при 1800 об/мин (ECE R 120)
        кВт/л.с.
980             MAN D2862            V12               650/884
970 MAN D2868 V8 570/775
960 Mercedes-Benz         OM 502 LA V8 480/653
950 Mercedes-Benz OM 502 LA V8 390/530
940 Mercedes-Benz OM 502 LA V8 350/476

JAGUAR Product Tour App. Теперь для iPad в магазине приложений (App Store).

Приложение Product Tour App позволяет совершить виртуальный обзор JAGUAR, чтобы подробно рассмотреть все технические новинки. Ознакомьтесь с JAGUAR со всех сторон и воспользуйтесь возможностью свободного кругового обзора из кабины глазами механизатора.

В магазин приложений (App Store)>

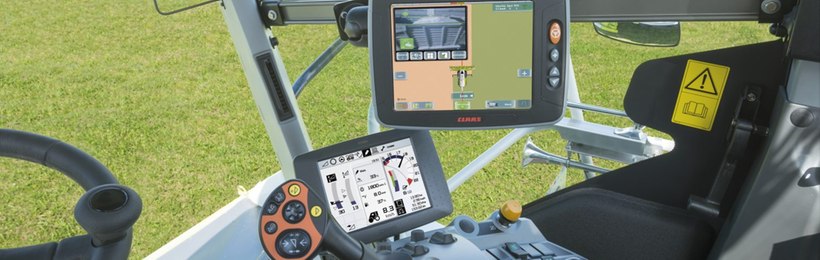

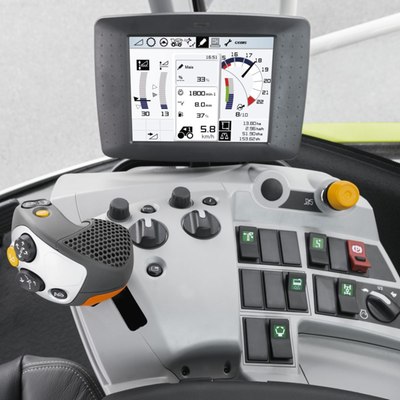

CEBIS. ПОДОЙДИТЕ К ГРАНИЦЕ ПРОИЗВОДИТЕЛЬНОСТИ. КОНЧИКАМИ ПАЛЬЦЕВ.

Компактный центр управления и контроля CEBIS.

Тот факт, что вы надежно и удобно можете управлять машиной JAGUAR, объясняется прежде всего его образцовой и ясной структурой управления. Для управления всеми важными функциями и контроля за ними предусмотрено всего лишь несколько центральных элементов. При этом в центре до деталей продуманной, логичной и эргономической конструкции стоит электронная бортовая информационная система CEBIS.











Режим измельчения.

В этом режиме комбайнер может быстро включать или выключать автоматические функции для ручного управления JAGUAR, например, при измельчении.

Скорость, удобство, ясность, надежность.

  • Важные функциональные настройки выполняются при помощи поворотного переключателя CEBIS;
  • Дополнительная поворотная кнопка HOTKEY обеспечивает возможность управления дополнительной важной функцией с непосредственной индикацией;
  • Все функции выключателей помечены логичными понятными символами;
  • Благодаря компактной флеш-карте значительно упрощается обмен данными;
  • Посредством мультифункционального рычага вы точно и надежно можете управлять скоростью движения и многочисленными другими функциями.

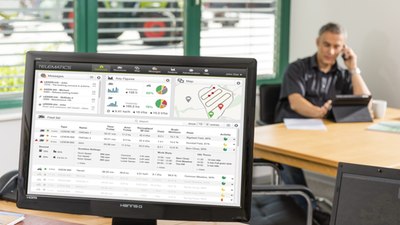

CLAAS TELEMATICS. ДОКУМЕНТАЦИЯ И СЕРВИС В РЕЖИМЕ ОНЛАЙН.

Полный обзор одним щелчком мыши.

Система TELEMATICS от компании CLAAS дает возможность в любое время и в любом месте запрашивать по Интернету все важные сведения по вашей машине. Ощутите пользу от использования TELEMATICS.

Оптимизация настроек.

Сравнивайте в своем личном кабинете веб-сервера TELEMATICS актуальную информацию по производительности вашей машины и сезонной производительности и сопоставляйте эти данные между собой. Для получения отличного результата делать это необходимо в любых условиях и ежедневно.

Упрощение ведения документации.

С помощью TELEMATICS вы можете экспортировать актуальные данные в вашу рабочую картотеку и таким образом сэкономить драгоценное время. Например, вы можете получать данные по урожайности на отдельных участках.

Усовершенствование рабочих процессов.

Ежедневно по эл. почте вам отсылается отчет с т.н. анализом рабочего времени и других существенных данных. Таким образом вы можете перед началом работы проанализировать точные данные предыдущего дня и определить, когда и на каких участках машина работала наиболее эффективно. Дополнительно с помощью протокола событий можно запросить информацию по полосе движения машины, что позволит оптимизировать транспортную логистику. TELEMATICS позволит провести целенаправленный быстрый менеджмент и избежать нерентабельного простоя.

Экономия времени на обслуживание. Удаленная диагностика CLAAS.

По вашему желанию TELEMATICS может передавать необходимые данные на портал партнеров компании CLAAS. Это позволит вашим партнерам путем дистанционной диагностики с помощью системы CDS провести первичный анализ, быстрее определить причины сбоев в работе машины и провести подготовительные работы, чтобы в кратчайшие сроки оказать помощь на месте.

Автоматическая интерпретация технологических данных (APDI).

Модуль APDI автоматически документирует, интерпретирует и обрабатывает данные. APDI – дополнительный модуль для системы TELEMATICS; он автоматически (т. е. без участия механизатора) передает данные по участку на сервер, где они интерпретируются и обрабатываются. Для этого используются заранее загруженные границы участков, аграрные карты ЕС из базы данных заявок на субсидии или служба Google Earth®. Все относящиеся к машине данные можно экспортировать в формате IsoXML с целью их простой дальнейшей обработки.



МОДУЛЬНАЯ СТРУКТУРА. СИСТЕМА УПРАВЛЕНИЯ ДАННЫМИ.



Прямые преимущества от актуальных данных.

В CEBIS можно подготовить данные заказчика для их дальнейшего запуска и обработки.

  • Все данные сохраняются по окончании смены или рабочего дня;
  • Можно распечатать отдельные данные или передать их с помощью информационной карты для дальнейшего анализа работы;
  • С помощью TELEMATICS данные также могут быть сохранены на компьютере и использованы, например, для расчетов с заказчиком.

Этапы использования системы управления данными.

1. Стандартное управление заданиями

В CEBIS можно настроить сбор данных по 20 заданиям. Таким образом, у вас всегда будет доступ ко всем важным данным, а кроме того, в качестве опции у вас будет возможность распечатать эти данные.

2. Управление заданиями (первый этап использования)

Программное обеспечение AGROCOM MAP START позволяет управлять специальными данными по клиентам и заданиям, а также переносить их с помощью компактной флеш-карты на свой ПК. Кроме того, система TELEMATICS позволяет следить за выполнением соответствующего задания в режиме онлайн.

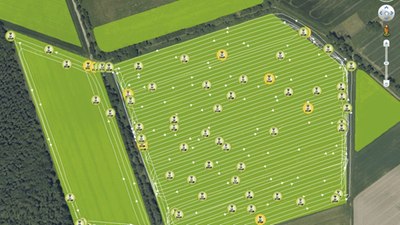

3. Система управления заданиями (второй этап использования): картирование урожайности

Помимо управления задачами в новой модели JAGUAR предусмотрена функция картирования урожайности. С помощью QUANTIMETER и сенсоров измерения сухой массы определяется урожайность. В это же время CEBIS дополняет информацию данными о географических координатах, используя спутники GPS. Все измеренные значения сохраняются и могут передаваться. Входящее в объем поставки программное обеспечение AGROCOM MAP START позволяет создавать информативные карты урожайности, на основе которых можно планировать дальнейшее производство.

ТОЧНОСТЬ И УДОБСТВО. СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ.

Обзор с CAM PILOT.

Система CAM PILOT осуществляет управление JAGUAR вместе с PICK UP. Валок распознается камерой с двумя объективами в трехмерном изображении. Сигналы отклонения от формы и направления посылаются на систему управления. Автопилот реагирует на эти команды. Это способствует облегчению труда механизатора при скорости движения до 15 км/ч, а также обеспечивает уборку без потерь.

Ведение машины с помощью GPS PILOT.

Использующая спутниковые сигналы система GPS PILOT ведет JAGUAR строго по параллельным линиям либо по постоянно повторяющимся контурам вдоль кромки поля. Система позволяет полностью использовать всю ширину захвата машины и уменьшает наложение убранных участков. Это гарантирует высокое качество работы и сокращение затрат времени – вне зависимости от освещенности и погодных условий.

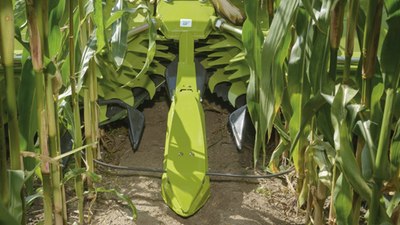

Зондирование с помощью AUTO PILOT.

При уборке кукурузы автопилот помогает работе кукурузной приставки, следуя по рядам кукурузы. Каждая из двух скоб-копиров копирует рельеф почвы одного ряда кукурузы. Соответствующим образом сигналы копиров преобразовываются в импульсы автопилота. Двухрядное копирование позволяет осуществлять автоматическое управление в рядах шириной от 37,5 см до 80 см.

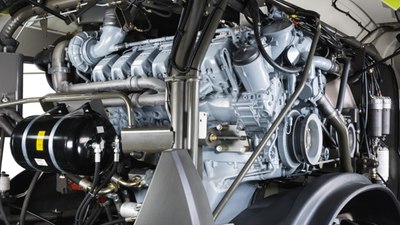

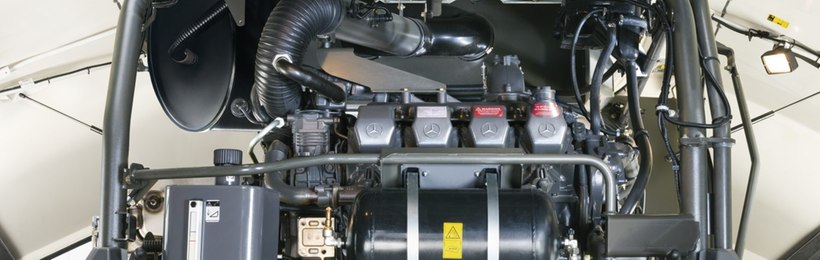

МОЩНОСТЬ И ЭФФЕКТИВНОСТЬ. ТЕХНОЛОГИЯ ДВИГАТЕЛЕЙ.

Продуманная концепция.

CLAAS POWER SYSTEMS охватывает все технологические аспекты и предлагает оптимальный двигатель для согласованной общей системы. Воспользуйтесь преимуществами максимальной эффективности на рынке.

В JAGUAR 980 и JAGUAR 970 устанавливаются большие двигатели MAN V12 и V8. Эти двигатели характеризуются высочайшей стабильностью хода и чрезвычайным КПД. Модели JAGUAR 960–940 комплектуются высокомощными двигателями Mercedes-Benz.

Для очень длинных рабочих дней компания CLAAS предлагает в JAGUAR 900-й серии большой топливный бак объемом до 1500 л. Все модели JAGUAR серийно оснащены пневматической системой очистки.

  • Низкий уровень расхода дизельного топлива;
  • Невероятно большой топливный бак;
  • Очень высокая плавность хода;
  • Высокая экономичность;
  • Оптимальная доступность;
  • Эффективное вращающееся устройство улавливания пыли и грязи;
  • Большие воздуховоды для выхода горячего воздуха двигателя;
  • Длительные интервалы техобслуживания до 500 часов работы.



  Мощность   Объем двигателя

Двигатели JAGUAR

Тип кВт1 л.с.1 л
980 с MAN V122 D2862 650 884 24,24
970 с MAN V82 D2868 570 775 16,16
960 с MB V8 OM 502 480 653 15,93
950 с MB V8 OM 502 390 530 15,93
940 с MB V8 OM 502 350 476 15,93

1ECE R 120 при 1800 об/мин

2Поскольку мощность двигателя превышает 560 кВт, JAGUAR 980 и 970 в соответствии с законодательством не подпадают под действие норм токсичности ОГ.

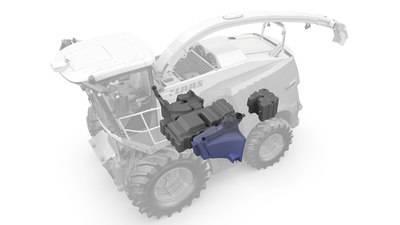

JAGUAR Бак для топлива Доп. бак для топлива (опция) Общий объем бака
980–940 1200 л 300 л 1500 л

ЭФФЕКТИВНОСТЬ И БЕЗОПАСНОСТЬ. DYNAMIC COOLING.

Продуманная конструкция.

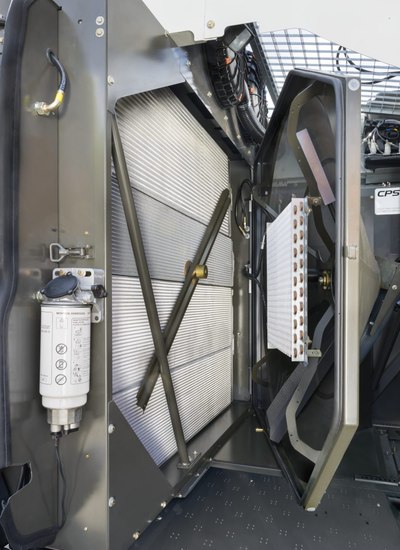

Радиаторы, расположенные на JAGUAR друг над другом, обеспечивают эффективное охлаждение при всех условиях уборки. За счет большой площади поверхности сетчатого фильтра снижается скорость потока воздуха и, соответственно, загрязнение. Сетка очищается вращающимся всасывающим рукавом.

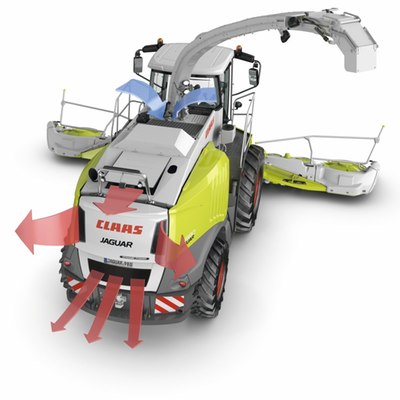

Поступающий из радиатора воздух целенаправленно проводится над двигателем и практически беспрепятственно выходит из большого воздуховыпускного отверстия в задней части JAGUAR. Это позволяет прекрасно справляться с работой даже при экстремально высоких наружных температурах.

В JAGUAR 980 и JAGUAR 970 капот двигателя открывается автоматически, обеспечивая еще более быстрый отток горячего воздуха.

DYNAMIC COOLING. Охлаждает ровно столько, сколько нужно.

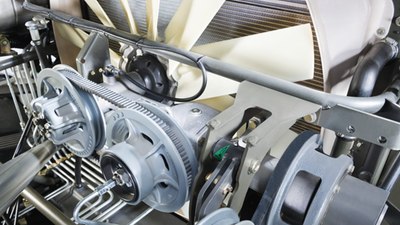

В серии JAGUAR 900 опционально устанавливается высокоэффективный вариаторный привод. Система DYNAMIC COOLING распознает потребность в охлаждении всех трех охлаждающих блоков: двигателя, системы наддува и гидравлического масла. При частичной нагрузке или движении по дороге часто достаточно пониженных оборотов вентилятора, что позволяет экономить энергию до 20 кВт, а значит вы экономите топливо.

При эксплуатации в жарких регионах DYNAMIC COOLING обеспечивает снижение мощности вентилятора даже на величину до 15% по сравнению со стандартной системой охлаждения. Это обеспечивает возможность длительного использования.

  • Высокоэффективный вариаторный привод;
  • Экономия мощности до 20 кВт;
  • Резерв частоты вращения до 15% для пиковых нагрузок.



















CRUISE PILOT ДЛЯ JAGUAR 980-940.

Оптимальная нагрузка двигателя.

Автоматическая регулировка скорости движения с помощью CRUISE PILOT служит для обеспечения оптимальной загрузки двигателя JAGUAR. Комбайнер задает в CEBIS желаемый уровень загрузки двигателя, установив соответствующим образом частоту вращения. CRUISE PILOT активируется просто с помощью многофункционального рычага.

Теперь JAGUAR постоянно стремится двигаться с заданной частотой вращения. В случае резкого увеличения объема растительного материала скорость движения снижается автоматически. При последующем снижении объема растительного материала JAGUAR повышает скорость движения до тех пор, пока не будет достигнут заданный уровень загрузки двигателя. Принцип регулировки основывается на распознавании потока материала и загрузки двигателя.

CRUISE PILOT – это режим езды. Вы выбираете соответствующую стратегию:

  • Постоянная скорость;
  • Постоянная производительность;
  • Загрузка двигателя.

С помощью поворотной кнопки HOTKEY выбранный режим можно на ходу подстраивать под условия эксплуатации.

Преимущества:

  • Высокая степень комфорта механизатора;
  • Максимальная эффективность JAGUAR.

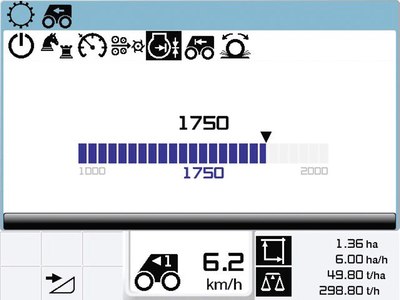

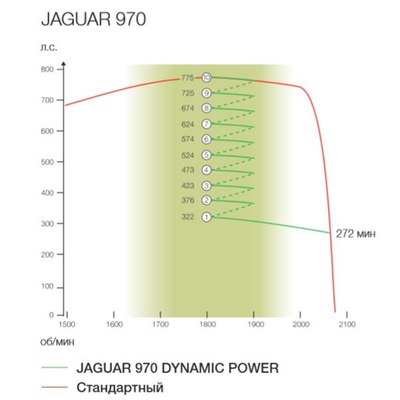

ИНТЕЛЛЕКТУАЛЬНОЕ УПРАВЛЕНИЕ И ЭФФЕКТИВНОСТЬ. DYNAMIC POWER.

Как раз столько мощности, сколько нужно.

Модели JAGUAR 980 и 940 могут оснащаться автоматической системой адаптации мощности двигателя DYNAMIC POWER.

Максимальная эффективность и производительность обеспечивается в диапазоне полной нагрузки. При частичной нагрузке мощность двигателя автоматически снижается, благодаря чему достигается экономия топлива до 10,6%.

Десять ступеней мощности позволяют системе DYNAMIC POWER адаптировать крутящий момент к условиям эксплуатации. Таким образом обеспечивается работа в наиболее эффективном диапазоне частоты вращения.

  • Экономия дизельного топлива в диапазоне частичных нагрузок;
  • Использование с автоматом контроля скорости.

Мощность двигателя в л.с.

По выбору

JAGUAR

Ступень

9801 9701 960 950 940
Максимальная мощность 10 884 775 653 530 476
  9 823 725 615 504 456
  8 762 674 577 478 435
Высокая мощность 7 700 624 538 453 415
  6 639 574 500 427 394
  5 578 524 463 401 374
  4 517 473 424 375 354
Нормальная мощность 3 455 423 386 350 333
  2 394 373 348 324 313
  1 333 322 310 299 292
  мин. 272

272

272 272 272


DYNAMIC POWER - ФУНКЦИОНАЛЬНОЕ РАСШИРЕНИЕ ДЛЯ JAGUAR 980-940.

Максимальная производительность при въезде в загонку.

Перед въездом в загонку система DYNAMIC POWER переключается на максимальную характеристику двигателя. Это обеспечивается за счет продуманного сочетания загрузки двигателя, скорости движения и рабочего положения. Если после въезда в загонку максимальная мощность не требуется, система DYNAMIC POWER выбирает соответствующую характеристику.

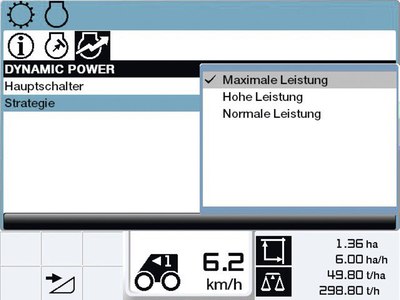

Выбор мощности двигателя.

  • Максимальная мощность;
  • Высокая мощность;
  • Нормальная мощность.

Смещение момента переключения.

При снижении рабочей частоты вращения в CEBIS точки переключения ступеней производительности смещаются в более низкий диапазон частоты вращения.



МОЩНОСТЬ И МАНЕВРЕННОСТЬ. ХОДОВАЯ ЧАСТЬ.

Малый вес, большая тяга.

Комбайн JAGUAR 900-й серии отличается идеальным распределением веса и имеет небольшой собственный вес. Малый вес экономит топливо. К тому же, на дороге привод ходовой части, управляемый электроникой, автоматически регулирует скорость вращения двигателя и точно согласовывает ее с необходимой мощностью. Поэтому JAGUAR, например, двигается на максимальной скорости с сильно уменьшенной частотой вращения двигателя. Это снижает как расход дизельного топлива, так и уровень шума.

При езде комбайна JAGUAR с классическим приводом на два колеса полный привод POWER TRAC механически полностью выключен. При включении POWER TRAC тяга увеличивается до 40%.

Гибкая задняя балластировка обеспечивает дополнительную защиту JAGUAR от наезда.

Более узкий разворот, улучшенная проходимость.

Даже со стандартными шинами клиренс JAGUAR составляет 450 мм. Если требуется больше, в качестве опции можно выбрать новые шины большого размера, спереди максимально 900/60 R 38 с Ø 2,05 м, сзади максимально 620/70 R 30. Улучшению маневренности способствует новая геометрия задней оси с радиусом разворота 12,50 м (в зависимости от варианта шин).

Преимущества:

  • Простое, интуитивно понятное и удобное управление;
  • Двухступенчатое переключение передач с помощью удобного переключателя;
  • Стояночный тормоз, автоматически включающийся после остановки двигателя;
  • Шины большого размера;
  • Малый радиус разворота;
  • Большой клиренс;
  • Малый собственный вес;
  • Эксклюзивное устройство регулировки давления в шинах;
  • При движении назад изображение камеры заднего вида отображается на дисплее CEBIS.

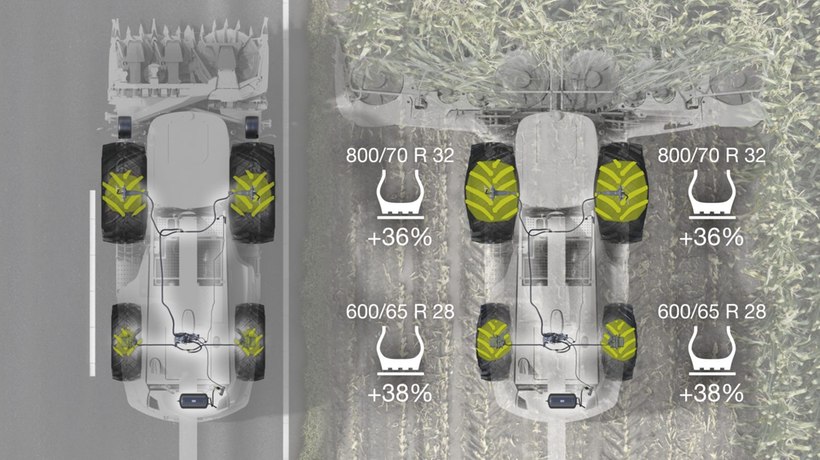

Эксклюзивная функция в секторе силосоуборочных комбайнов: регулировка давления в шинах нажатием кнопки.

Во влажных условиях или на полях с пониженной несущей способностью давление воздуха в передних шинах можно удобно регулировать из кабины. Переключение между режимом движения по дорогам и режимом работы в поле осуществляется автоматически.

Сниженное давление в шинах способствует более щадящему воздействию на почву, обеспечивает максимальное сцепление и высочайшее удобство управления. Полевое сравнение, проведенное Университетом прикладных наук Южной Вестфалии, продемонстрировало, что снижение давления воздуха в шинах с 2,0 бар до 1,2 бар способно обеспечить 5-процентную экономию дизельного топлива.

НАГЛЯДНОСТЬ И ПРОСТОТА. ГИДРАВЛИКА И ЭЛЕКТРООБОРУДОВАНИЕ.

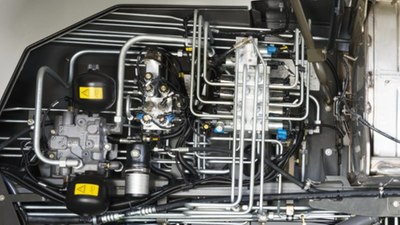

Гидросистема.

Секции гидрораспределителя расположены в хорошо обозримом месте с левой стороны машины. Пропорциональные клапаны секций для управления силосопроводом и приставкой позволяют обеспечить более плавное управление при автоматической работе. Для обеспечения более равномерной стерни даже на высокой скорости движения скорость процесса отклонения функции поперечного копирования ORBIS может быть адаптирована в CEBIS соответствующим образом.

При достижении края поля и поднятии приставки функция гашения колебаний автоматически активируется после выхода из рабочей высоты. Это улучшение комфорта защищает машину, например, при опрыскивании. Приставка амортизирует с соответствующим уровнем плавности.

  • Быстрое выполнение функциональных команд;
  • Эффективное управление благодаря пропорциональным клапанам;
  • Экономичное техобслуживание благодаря небольшой емкости заправки маслом.

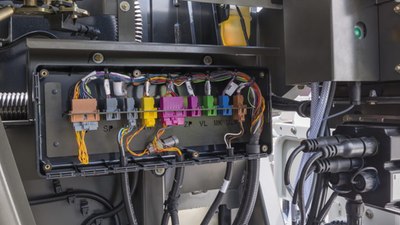

Электрооборудование.

Для простого и удобного управления требуется надежная электрическая система. Все важные компоненты JAGUAR надежно и централизованно размещены в кабине. Дополнительный блок в зоне для обслуживания JAGUAR обеспечивает простую адаптацию дополнительных устройств, например, дооснащение следующих компонентов:

  • PROFI CAM;
  • AUTO FILL;
  • ACTISILER 20;
  • Датчик содержания азота (NIR);
  • Доп. бак для топлива 300 л;
  • Устройство регулировки зазора ускорителя;
  • Система регулировки давления в шинах;
  • DYNAMIC COOLING.

Преимущества:

  • Надежное расположение электрооборудования в кабине;
  • Безопасные и высококачественные кабельные соединения;
  • Высококачественный блок для адаптации дополнительных опций.

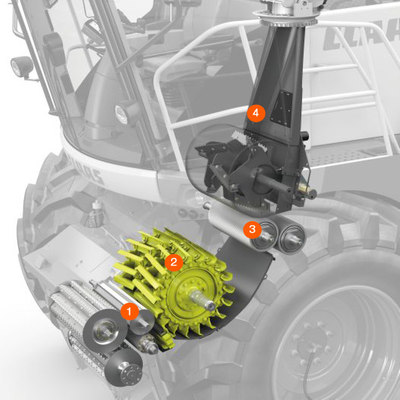

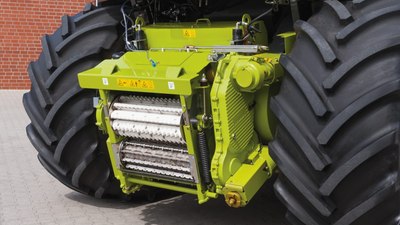

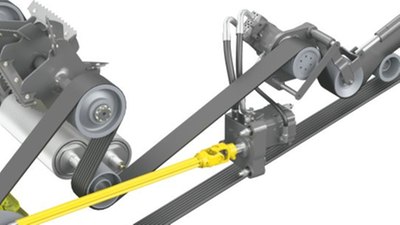

НЕПРЕВЗОЙДЕННЫЙ И ЭФФЕКТИВНЫЙ. ПРИВОД.

Оправдалась на практике и ориентирована на будущее.

Приводная система CLAAS с высоким КПД при сравнении на рынке покоряет простотой. Измельчающие органы приводятся в действие через длинную клиноременную передачу, не требующую техобслуживания, непосредственно от коленчатого вала двигателя. Концепция, не потерявшая свое преимущество в течение многих лет после разработки.

Комфортабельный и простой.

  • Привод подпрессовывающего валка встроен в главный привод;
  • Благодаря приводу COMFORT CUT для подпрессовывающих вальцов можно плавно регулировать длину резания из кабины во время движения;
  • Для обеспечения максимальной надежности и выносливости, а также длительного срока службы подающее устройство оснащено прочными редукторами с подшипниками и зубчатыми шестернями, имеющими большой запас прочности;
  • Приставные механизмы с механическим приводом соединяются с комбайном JAGUAR посредством быстроразъемной муфты.

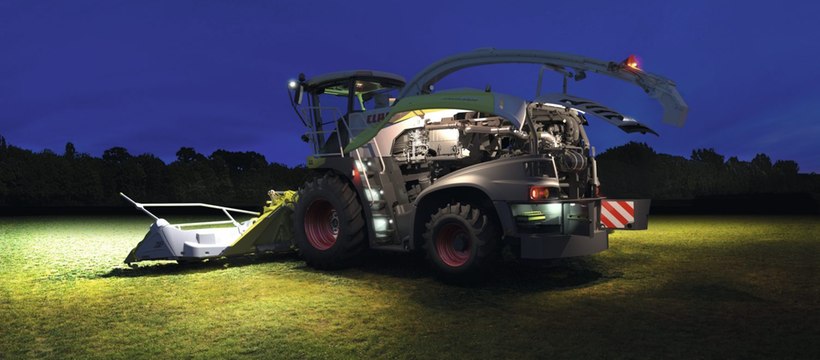

СКОРОСТЬ И ПРОСТОТА. УНИКАЛЬНАЯ КОНЦЕПЦИЯ ТЕХОБСЛУЖИВАНИЯ.

Простое обслуживание, даже в темноте.

Под боковыми и задними крышками кузова, а также в отсеке для инструмента и батареи установлены фары рабочего освещения. Ручной фонарь с магнитным креплением обеспечивает подсветку в передней части.

Уверенность в темноте.

Благодаря серийной функции остаточного света, рабочие фары продолжают работать после отключения зажигания на протяжении 60 секунд. Благодаря опции сервисного освещения осуществляется подсветка ступеней лестницы. Благодаря этому решению, водитель может безопасно выйти из кабины в темноте.

Экономия времени, энергии и силы.

  • QUICK ACCESS: проверка состояния измельчающих органов выполняется за несколько минут;
  • Просторный отсек для инструментов и принадлежностей, все находится под рукой;
  • Запаса смазки 16 л при использовании автоматической системы централизованной смазки хватит примерно на 280 часов работы с зернодробилкой Corncracker (ок. 500 часов работы без встроенной зернодробилки);
  • Серийно заполнена высококачественной консистентной смазкой для подшипников качения Shell Alvania RL3/K3 для очень высокой температурной стабильности, низких потерь на трение и длительного срока эксплуатации;
  • Большие боковые крышки с новой системой открывания обеспечивают беспрепятственный доступ к системе охлаждения, зернодробилке и ускорителю;
  • Отличный доступ к воздушным фильтрам, которые установлены в беспыльной зоне, максимальные интервалы ТО;
  • Тормозная система, не требующая ТО;
  • В случае необходимости два работника смогут демонтировать ускоритель за час;
  • Опционально: биологически расщепляемое гидравлическое масло.



ПРЯМОЛИНЕЙНОСТЬ И ВЫСОКАЯ СКОРОСТЬ. ПОТОК МАТЕРИАЛА.

Максимальная пропускная способность при низком расходе энергии.

Оптимальная транспортировка массы во многом определяет ежедневную производительность работы. Масса движется через всю машину по прямой линии, не изменяя направление движения. При этом не играет никакой роли, производится ли уборка травы или уборка кукурузы на силос с зернодробилкой Corncracker. Скорость потока нарастает от узла к узлу, а установленные V-образно ножи и ускоряющие лопатки центрируют его. Этим обеспечивается максимальная производительность при минимально возможном расходе энергии и гарантируется высокая эксплуатационная надежность. JAGUAR доказывает это снова и снова – удивительными результатами измеренного расхода топлива в л/т.

1  Питающий аппарат

  • Подающие вальцы с раскрытием до 180 мм для высокой пропускной способности;
  • Постоянная сила предварительного прессования для высочайшего качества измельчения;
  • Быстрый доступ к ножевому барабану благодаря системе QUICK ACCESS.

2  Ножевой барабан V-MAX

  • Ножи V-MAX устанавливаются до упора, настройка не требуется.

3  MULTI CROP CRACKER

  • Оптимальная система для соответствующей обработки.

4  Плавное ускорение

  • Зазор регулируется из кабины для простого управления и высокой эффективности.

МОЩНОСТЬ И НАДЕЖНОСТЬ. ПИТАЮЩИЙ АППАРАТ.

Стабильная длина измельчения.

Питающий аппарат JAGUAR сильный, экономный и может адаптироваться к различным условиям уборки. Привод COMFORT CUT, интегрированный в главную трансмиссию, обеспечивает значительное преимущество: при изменении частоты вращения двигателя и барабана аналогичным образом изменяется скорость вращения привода COMFORT CUT. Результат – стабильная длина измельчения. Комбайнер устанавливает необходимую длину резания в CEBIS. Также возможна бесступенчатая регулировка длины резания во время работы.

COMFORT CUT.

  • Бесступенчатая регулировка длины резки;
  • Мощный привод;
  • Крепление гидронасоса с демпфированием колебаний;
  • Мощное реверсирование;
  • Моментальный останов без износа при обнаружении посторонних предметов



Автоматическая регулировка длины резки.

Длина резки по желанию может быть адаптирована по уровню измеренной сухой массы. С помощью CEBIS механизатор может установить границы регулирования. При уровне сухой массы, например, 40% длина резки устанавливается на 4 мм, а при уровне 30% – на 8 мм. Таким образом JAGUAR автоматически обеспечивает наилучшее качество силоса для оптимального хранения в силосохранилище, в том числе для площадей с неравномерным уровнем сухой массы.

СТАБИЛЬНОСТЬ И МОЩНОСТЬ. ПРЕДВАРИТЕЛЬНОЕ ПРЕССОВАНИЕ.

Непрерывное предварительное прессование.

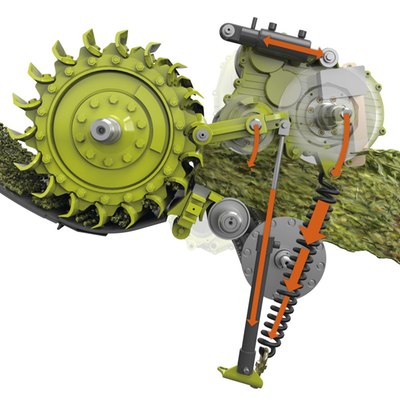

Амортизатор в виде гидроцилиндра поддерживает равномерное распределение усилия предварительного прессования на верхних подающих вальцах и таким образом обеспечивает оптимальное предварительное прессование. Если, к примеру, передний валик неожиданно отклонится вследствие неравномерной подачи (изменение формы валка), то амортизатор будет противодействовать отклоняющему усилию благодаря дросселированию рабочей жидкости.

Дополнительный тяговый цилиндр.

Этот тяговый цилиндр обеспечивает постоянное давление на всем диапазоне хода. Оно действует в качестве усилия предварительного прессования непосредственно на задний верхний подпрессовывающий валец. В отличие от пружины цилиндр обеспечивает оптимальное усилие предварительного прессования в любых условиях работы. Прежде всего при въезде и выезде из насаждений эта система предварительного прессования, не зависящая от высоты слоя, гарантирует стабильное качество измельчения. Кроме того, растительная масса проходит через измельчающий барабан более спокойно и контролировано.



Детекторы, от которых ничего не скроется.

Подающее устройство, несмотря на свою мощность и массивность, очень чувствительно реагирует на посторонние предметы, так как встроенные детекторы выполняют свою работу на 100%. JAGUAR теперь защищается от намагничиваемых посторонних предметов при помощи 5 магнитов. Чувствительность обнаружения можно настраивать индивидуально. Индикация места обнаружения на мониторе CEBIS облегчает поиск постороннего предмета.

Дополнительную защиту для JAGUAR обеспечивает детектор STOP ROCK, который сразу останавливает питатель при обнаружении твердого постороннего предмета, превышающего установленный водителем размер. Соответствующие настройки выполняются в CEBIS.

Быстрая остановка подающих вальцов и приставки с отсутствием износа обеспечивается даже при высокой скорости подающего устройства, благодаря чему можно легко и безопасно работать.

DIRECT STOP.

При срабатывании металлодетектора или системы STOP ROCK машина JAGUAR автоматически затормаживается до остановки. Благодаря такой быстрой реакции уменьшается накопление убираемого материала.

Читать продолжение на стр. 2 =>


Похожие товары
Мощность двигателя: 530-299 л.с
Ширина ножевого барабана: V-CLASSIC 750 мм
Диаметр ножевого барабана: V-CLASSIC 630 мм
Подробнее

Получите каталог спецтехники и запчастей
